El CIMU - ILE DE SEGUIN es parte del centro cultural "La Seine Musicale" en una isla del río Sena (Ile de Seguin) en Boulogne -Billancourt, un suburbio de París. El CIMU alberga una sala de conciertos que puede dar asiento a 1 150 personas. La fachada circular está acristalada en el exterior.
Una vela fotovoltaica se mueve alrededor del CIMU, siguiendo el curso del sol. La empresa sblumer ZT GmbH, cliente de Dlubal en Austria, proporcionó la ingeniería y el cálculo de la madera. Para el análisis estructural se utilizó el software RSTAB de análisis de estructuras y entramados.
sblumer ZT GmbH, Austria
www.sblumer.com
Una vela fotovoltaica se mueve alrededor del CIMU, siguiendo el curso del sol. La empresa sblumer ZT GmbH, cliente de Dlubal en Austria, proporcionó la ingeniería y el cálculo de la madera. Para el análisis estructural se utilizó el software RSTAB de análisis de estructuras y entramados.
sblumer ZT GmbH, Austria
www.sblumer.com

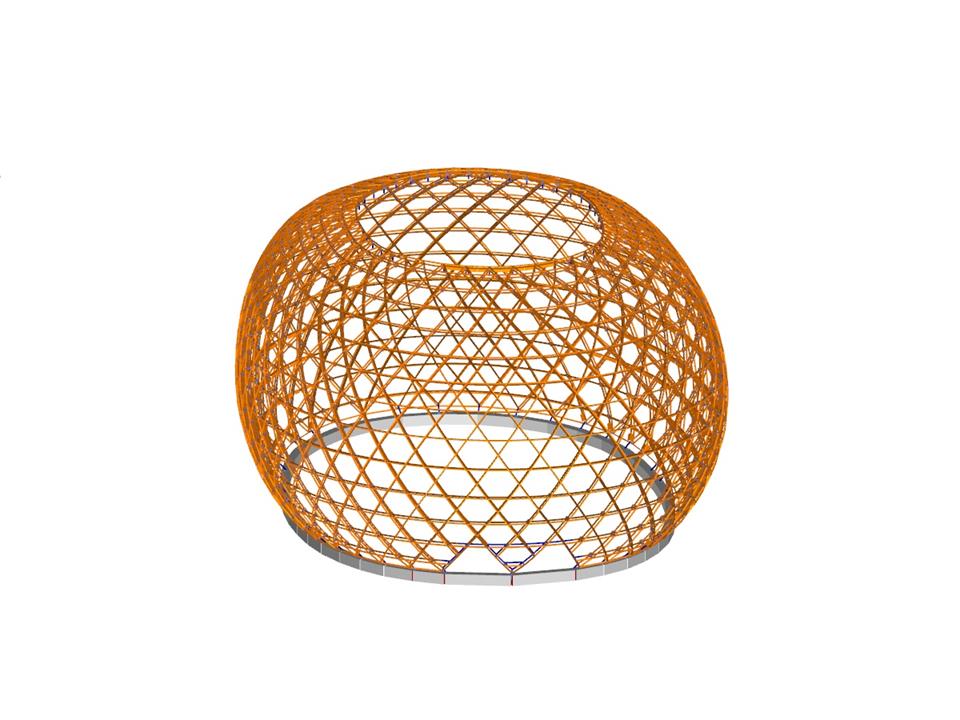

Estructura de la cúpula hecha de madera laminada encolada
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 24848 |
| Número de barras | 35018 |
| Número de casos de carga | 1 |
| Peso completo | 653.538 t |
| Dimensiones (métricas) | 56,507 x 62,947 x 28,097 m |
| Dimensiones (imperiales) | 185.39 x 206.52 x 92.18 feet |
| Versión del programa | 8.18.01 |
