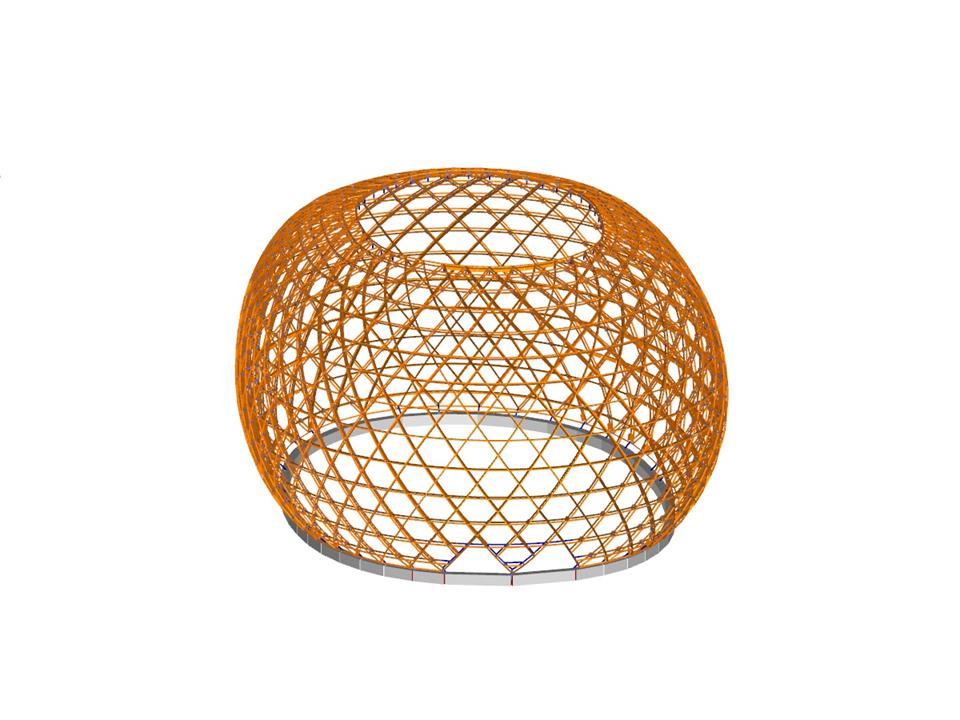

CIMU - ILE DE SEGUIN je součástí kulturního centra „La Seine Musicale“ na ostrově Seguin (Ile Seguin) na Seině na pařížském předměstí Boulogne-Billancourt. V CIMU je koncertní sál s kapacitou až 1150 osobám. Kruhová fasáda je na vnější straně opatřena sklem.
V horní části dřevěné konstrukce je umístěna fotovoltaická plachta, která se pohybuje dle polohy slunce. Návrh dřevěné konstrukce provedl zákazník společnosti Dlubal sblumer ZT GmbH z Rakouska. Pro statické výpočty byl použit software RSTAB pro statické výpočty rámových a prutových konstrukcí.
sblumer ZT GmbH, Rakousko
www.sblumer.com
V horní části dřevěné konstrukce je umístěna fotovoltaická plachta, která se pohybuje dle polohy slunce. Návrh dřevěné konstrukce provedl zákazník společnosti Dlubal sblumer ZT GmbH z Rakouska. Pro statické výpočty byl použit software RSTAB pro statické výpočty rámových a prutových konstrukcí.
sblumer ZT GmbH, Rakousko
www.sblumer.com
Kopule je vyrobena z lepeného lamelového dřeva
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 24848 |
| Počet prutů | 35018 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 653,538 t |
| Rozměry (metrické) | 56,507 x 62,947 x 28,097 m |
| Rozměry (imperiální) | 185.39 x 206.52 x 92.18 feet |
| Verze programu | 8.18.01 |
