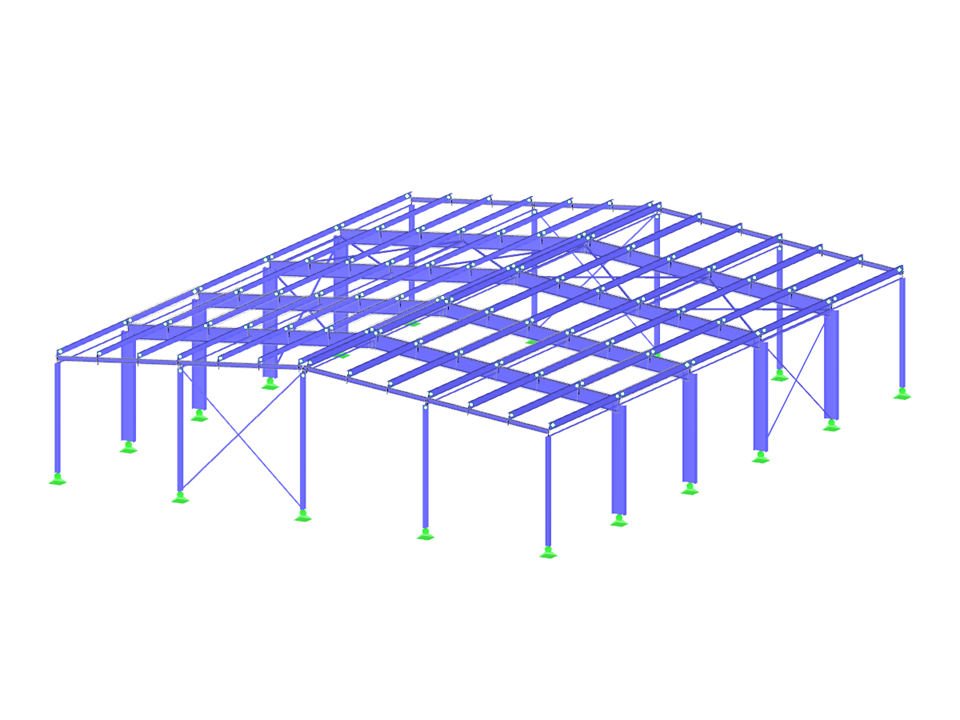

Aquí puede descargar el modelo de una sala de acero con secciones en Z conformadas en frío como correas y abrirlo con el programa marco RSTAB.
Este modelo se ha utilizado en el seminario web gratuito 'Diseño de secciones de acero conformado en frío según el Eurocódigo 3' el 23 de abril de 2020.

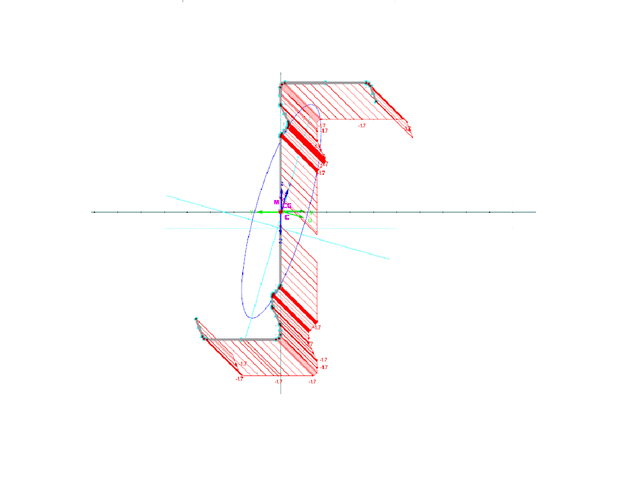

Submodelos
.png?mw=640&hash=98112843d2e5ab02191e0ce9f9e51c7a40600c99)
Modelo utilizado en
Pasillo de acero con secciones en Z conformadas en frío como correas
| Número de nudos | 121 |
| Número de barras | 225 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 38 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 16.369 t |
| Dimensiones (métricas) | 20,500 x 25,500 x 5,598 m |
| Dimensiones (imperiales) | 67.26 x 83.66 x 18.37 feet |
| Versión del programa | 8.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
