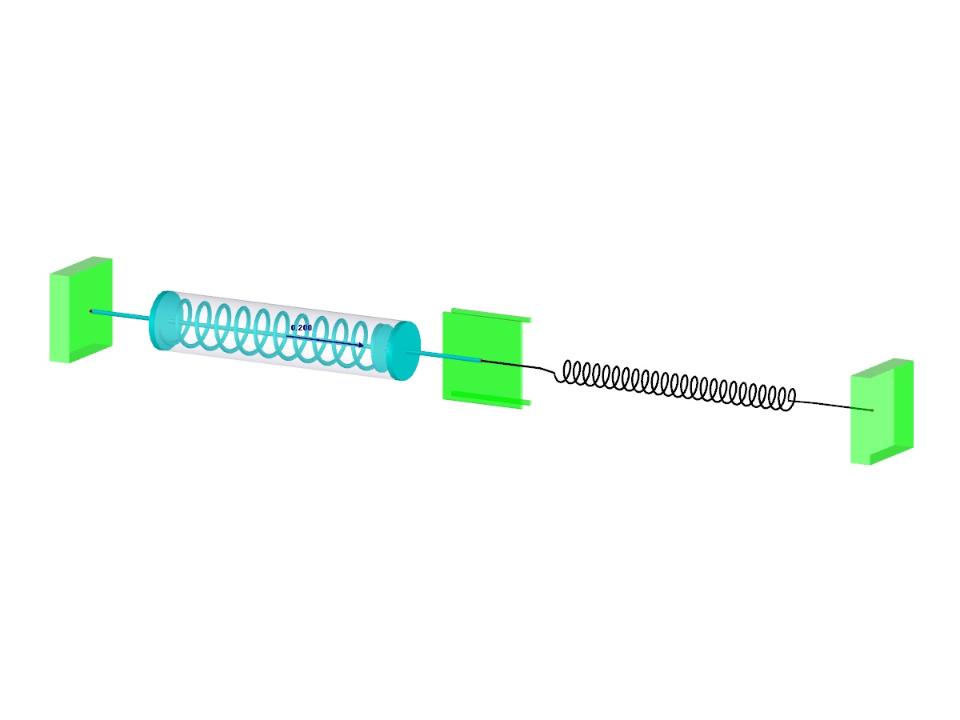

Un sistema monomasa con amortiguador está sometido a una fuerza de carga constante. Determine la fuerza del muelle, la fuerza de amortiguación y la fuerza de inercia en el tiempo de prueba dado. En este ejemplo de verificación, el amortiguador de Kelvin--Voigt, es decir, un muelle y un elemento amortiguador en conexión en serie, se descompone en sus partes puramente viscosa y puramente elástica, para evaluar mejor las fuerzas de reacción.
Ejemplo de verificación 000121 | 3
Número de nudos | 3 |
Número de líneas | 2 |
Número de barras | 2 |
Número de casos de carga | 1 |
Dimensiones (métricas) | 1,007 x 0,007 x 0,007 m |
Dimensiones (imperiales) | 3.3 x 0.02 x 0.02 feet |
Versión del programa | 5.15.01 |
