Una placa de acero circular está sujeta alrededor de su circunferencia. Determine las frecuencias naturales de la placa circular.
Modelo utilizado en

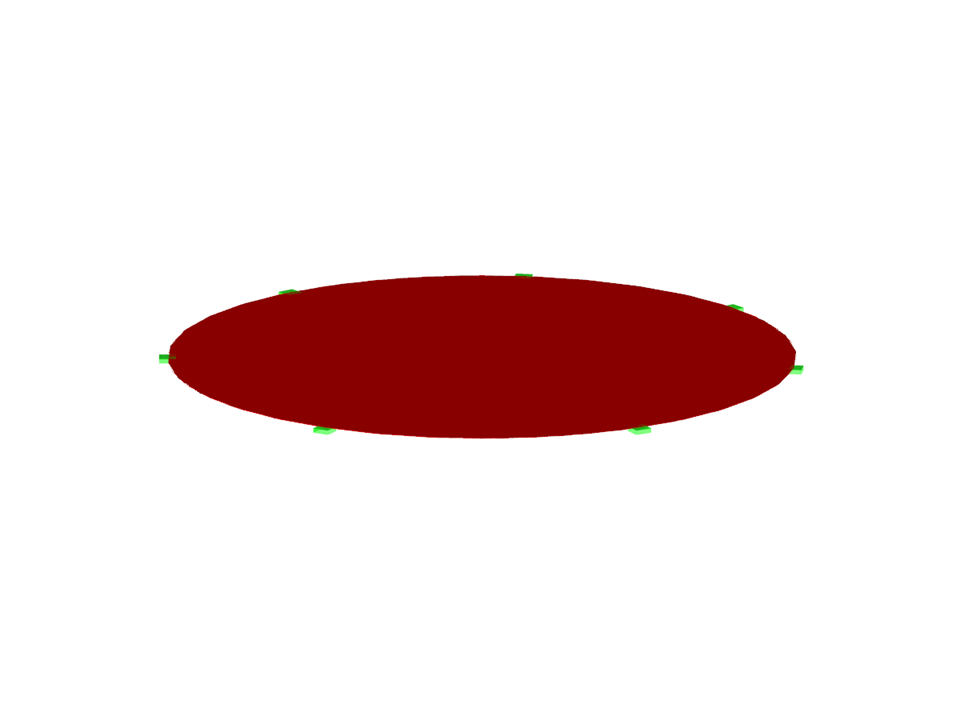

Ejemplo de verificación 000109 | 2
| Número de nudos | 6 |
| Número de líneas | 3 |
| Número de superficies | 3 |
| Número de sólidos | 1 |
| Peso completo | 0.006 t |
| Dimensiones (métricas) | 1,827 x 1,822 x 0,828 m |
| Dimensiones (imperiales) | 5.99 x 5.98 x 2.72 feet |
| Versión del programa | 5.09.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
