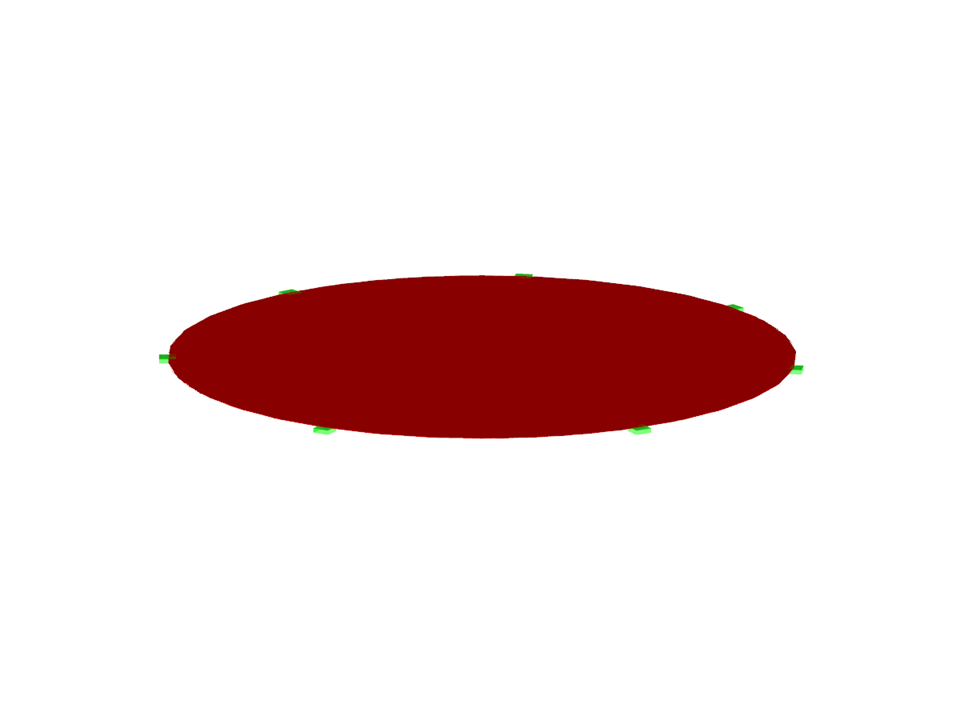

Kruhová ocelová deska je po obvodu vetknuta. Stanovíme vlastní frekvence kruhové desky.
Verifikační příklad 000109 | 2
Počet uzlů | 6 |
Počet linií | 3 |
Počet ploch | 3 |
Počet těles | 1 |
Celková hmotnost | 0,006 t |
Rozměry (metrické) | 1,827 x 1,822 x 0,828 m |
Rozměry (imperiální) | 5.99 x 5.98 x 2.72 feet |
Verze programu | 5.09.00 |
