Una viga de un cuarto de círculo con una sección rectangular está cargada por medio de una fuerza fuera del plano. Esta fuerza provoca un momento flector, un momento torsor y una fuerza transversal. Mientras se omite el peso propio, determine la flecha total de la viga curva.

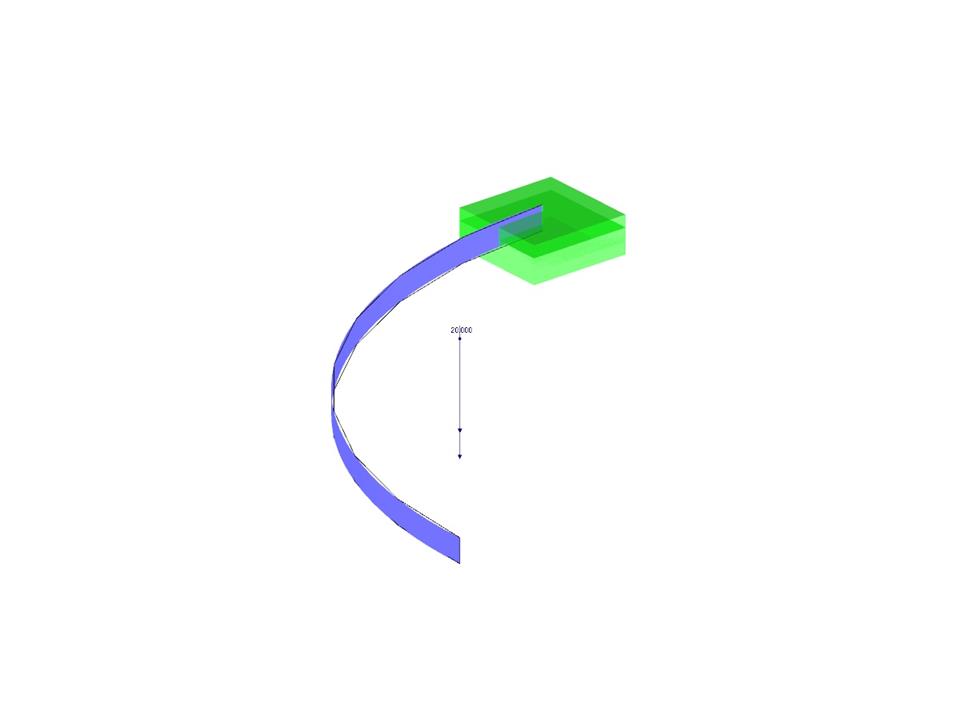

Ejemplo de verificación 000086 | 2
Número de nudos | 21 |
Número de líneas | 26 |
Número de barras | 1 |
Número de superficies | 8 |
Número de casos de carga | 1 |
Peso completo | 0.015 t |
Dimensiones (métricas) | 1,013 x 1,013 x 0,000 m |
Dimensiones (imperiales) | 3.32 x 3.32 x 0 feet |
Versión del programa | 5.12.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
