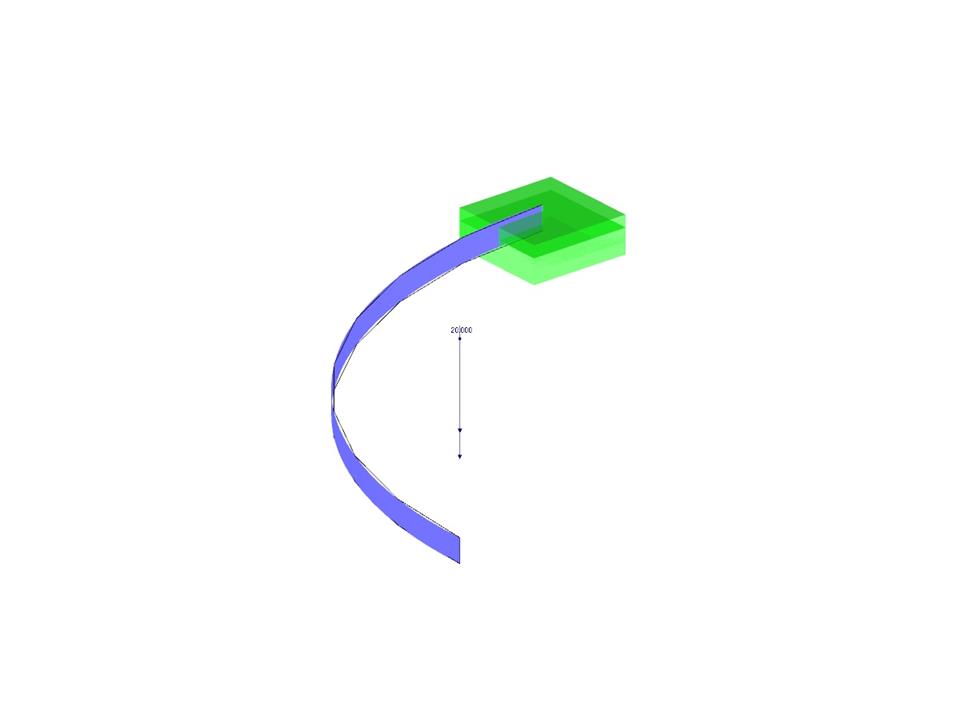

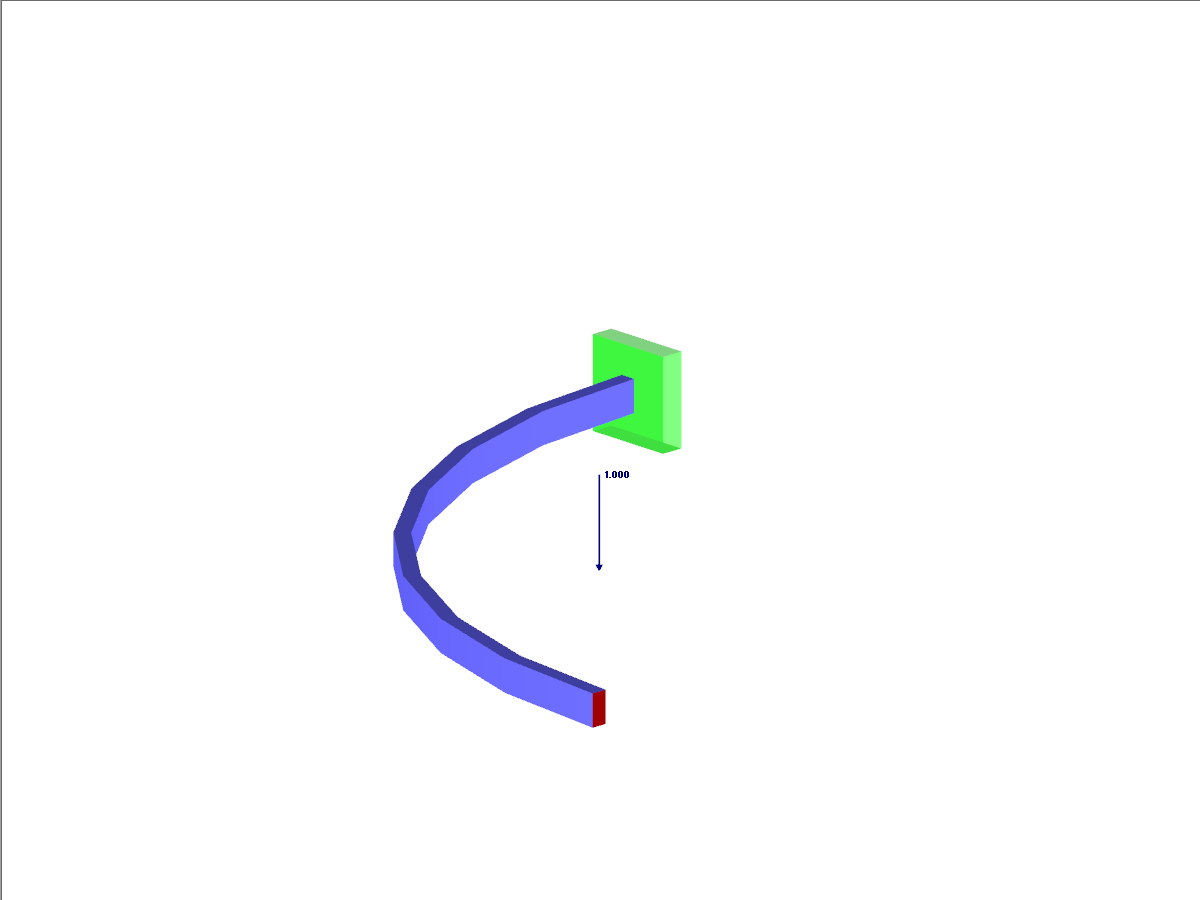

Una trave a quarto di cerchio con una sezione trasversale rettangolare è caricata per mezzo di una forza fuori dal piano. Questa forza provoca un momento flettente, un momento torcente e una forza trasversale. Trascurando il peso proprio, determinare l'inflessione totale della trave curva.
Esempio di verifica 000086 | 2
Numero di nodi | 21 |
Numero di linee | 26 |
Numero di aste | 1 |
Numero di superfici | 8 |
Numero di casi di carico | 1 |
Peso totale | 0,015 t |
Dimensioni (metriche) | 1.013 x 1.013 x 0.000 m |
Dimensioni (imperiali) | 3.32 x 3.32 x 0 feet |
Versione del programma | 5.12.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
