Una estructura hecha de perfil en I está completamente fijada en el extremo izquierdo e incrustada en el apoyo deslizante en el extremo derecho. La estructura consta de dos segmentos.

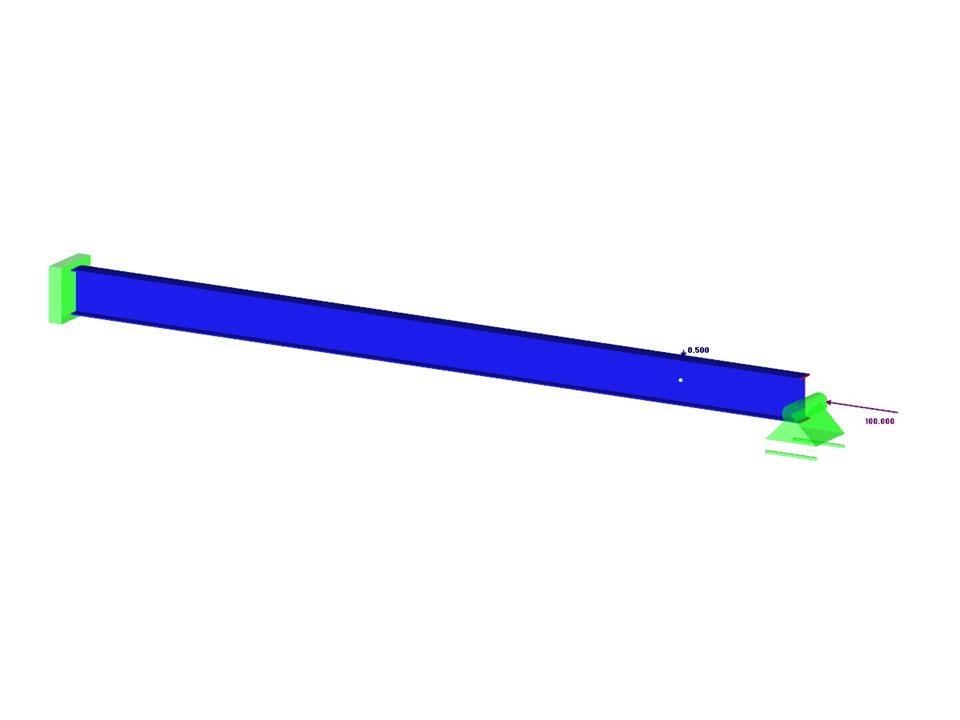

Ejemplo de verificación 000048 | 3
Número de nudos | 3 |
Número de líneas | 2 |
Número de barras | 2 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Dimensiones (métricas) | 7,200 x 0,000 x 0,000 m |
Dimensiones (imperiales) | 23.62 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
