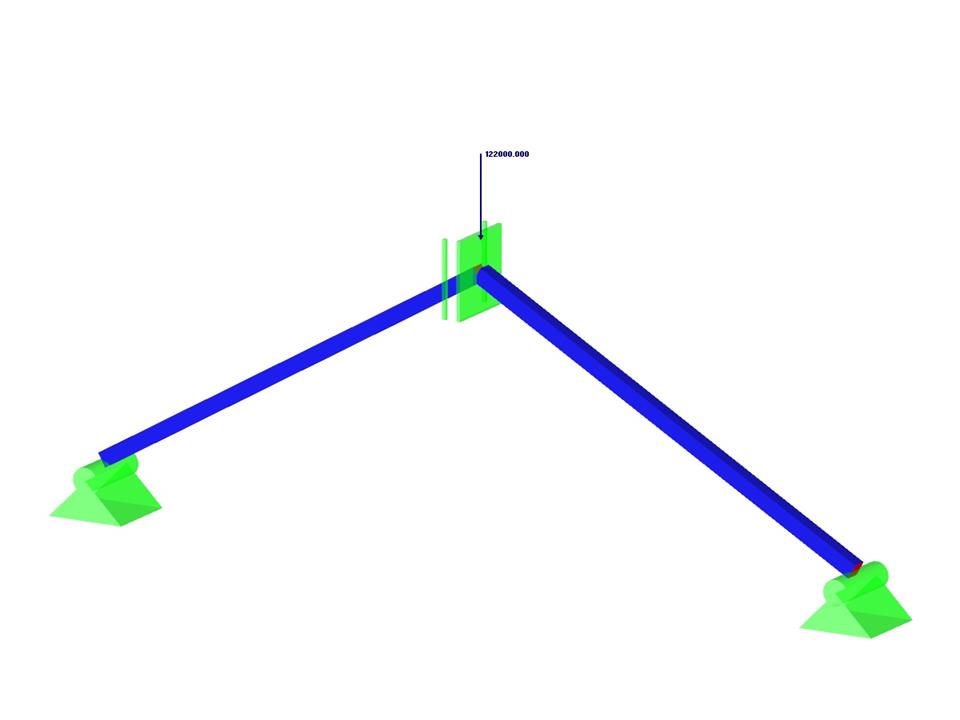

Una estructura se compone de dos cerchas, que están incrustadas en los apoyos de las articulaciones. La estructura está cargada por la fuerza concentrada.
Ejemplo de verificación 000045 | 2
Número de nudos | 3 |
Número de líneas | 2 |
Número de barras | 2 |
Número de casos de carga | 1 |
Peso completo | 0.471 t |
Dimensiones (métricas) | 5,558 x 0,362 x 1,862 m |
Dimensiones (imperiales) | 18.23 x 1.19 x 6.11 feet |
Versión del programa | 5.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
