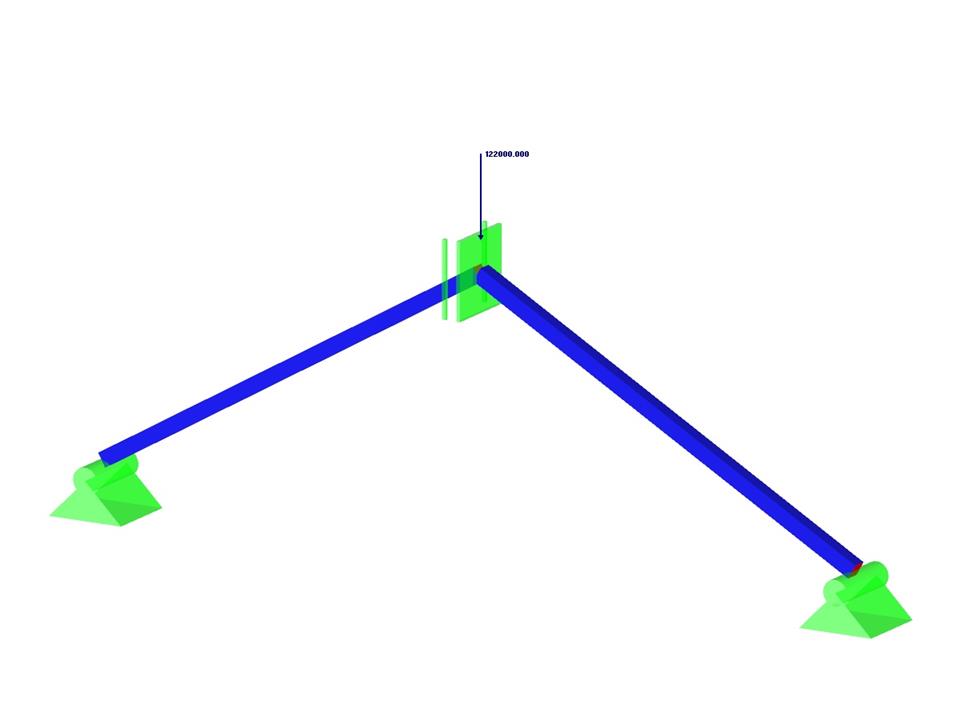

Конструкция состоит из двух ферм, встроенных в шарнирные опоры. Конструкция загружена сосредоточенной силой.
Контрольный пример 000045 | 2
Количество узлов | 3 |
Количество линий | 2 |
Количество стержней | 2 |
Количество загружений | 1 |
Общий вес | 0,471 t |
Размеры (метрические) | 5,558 x 0,362 x 1,862 m |
Размеры (имперские) | 18.23 x 1.19 x 6.11 feet |
Версия программы | 5.04.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
