Determine el momento flector que, actuando en el extremo libre del voladizo, doblará la barra en forma de círculo. Ignorando el peso propio de una viga, asumiendo la teoría de grandes deformaciones y cargando el voladizo con el momento, determine sus flechas máximas.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

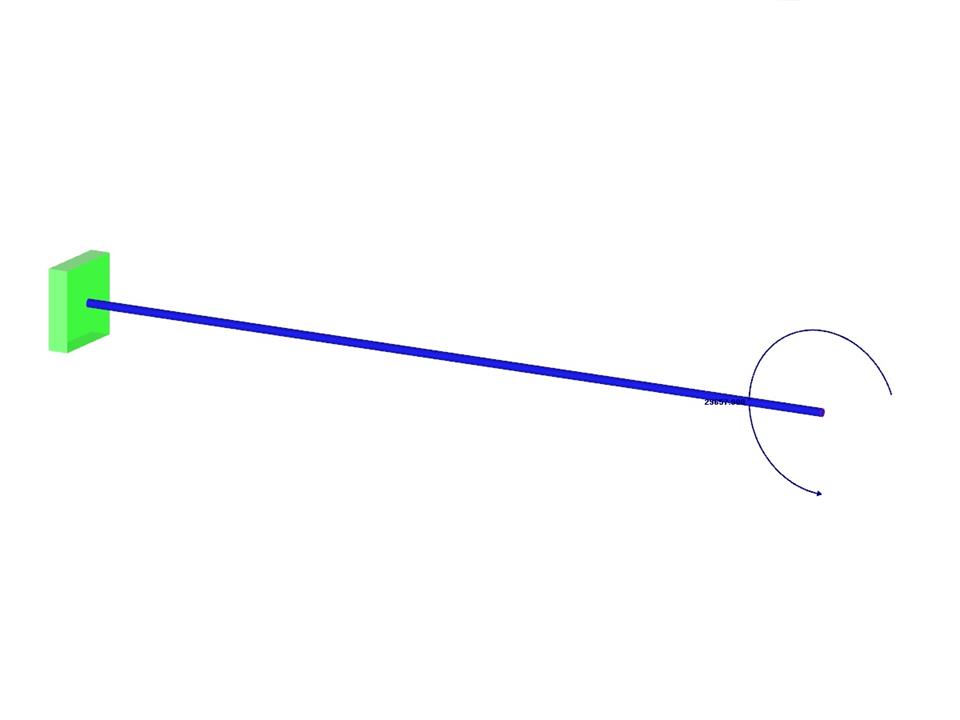

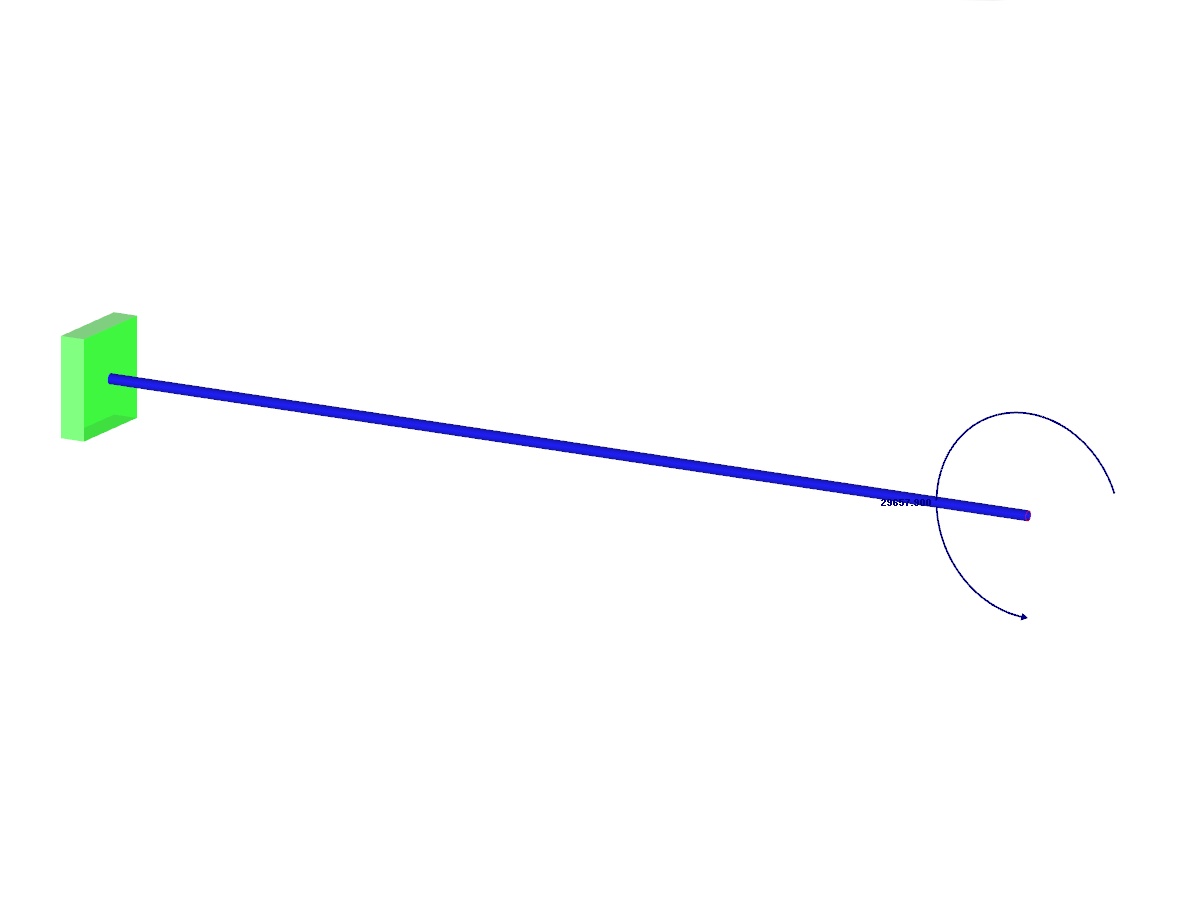

Ejemplo de verificación 000043 | 1
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.015 t |
| Dimensiones (métricas) | 4,250 x 0,500 x 0,500 m |
| Dimensiones (imperiales) | 13.94 x 1.64 x 1.64 feet |
| Versión del programa | 5.05.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
