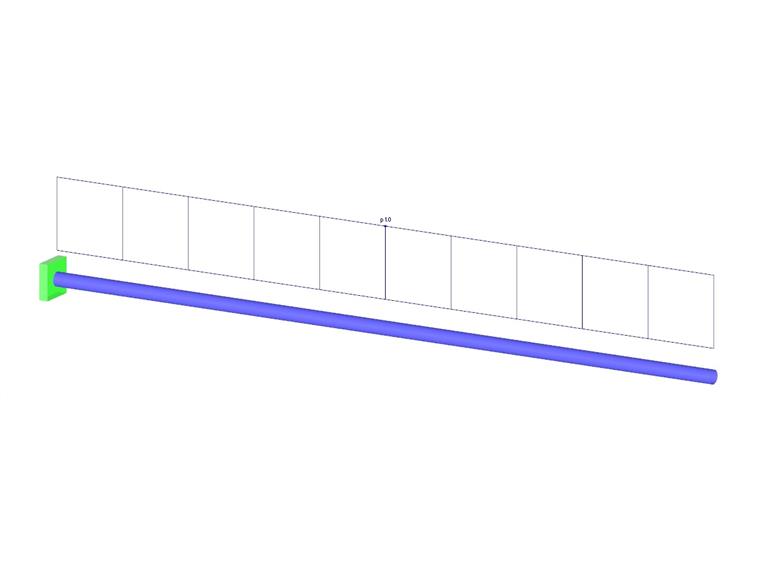

Un tubo con una sección tubular está cargado por una presión interna. This internal pressure causes axial deformation of the pipe (the Bourdon effect). Determine la deformación axial del punto final de la tubería.
Efecto Bourdon
Para los objetos de cálculo, puede mostrar opcionalmente flechas o resultados extremos.
Los resultados de las tensiones en sólidos se pueden mostrar como puntos coloreados en los elementos finitos.
El número de grados de libertad en un nudo ya no es un parámetro de cálculo global en RFEM (6 grados de libertad para cada nudo de la malla en los modelos en 3D, 7 grados de libertad para el análisis de torsión de alabeo). Por lo tanto, cada nudo se considera generalmente con un número diferente de grados de libertad, lo que conduce a un número variable de ecuaciones en el cálculo.
Esta modificación acelera el cálculo, especialmente para los modelos donde se podría lograr una reducción significativa del sistema (por ejemplo, en cerchas y estructuras de membranas).
Muestre las deformaciones ampliadas de barras, superficies y sólidos (por ejemplo, deformaciones principales importantes, las deformaciones totales equivalentes, etc.) en el Navegador de proyectos - Resultados en RFEM y en la Tabla 4.0.
Por ejemplo, puede mostrar las deformaciones plásticas determinantes al realizar el diseño plástico de conexiones con elementos de superficies.
