Tato možnost exportu umožňuje přímý export do programu BricsCAD. Aktuální model z programu RFEM se převede přímo do programu BricsCAD. Pro export je třeba otevřít obě aplikace současně.

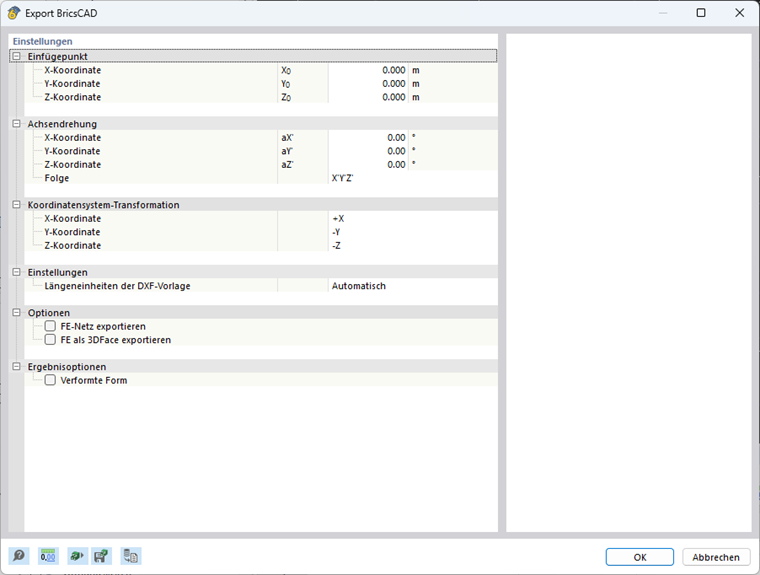

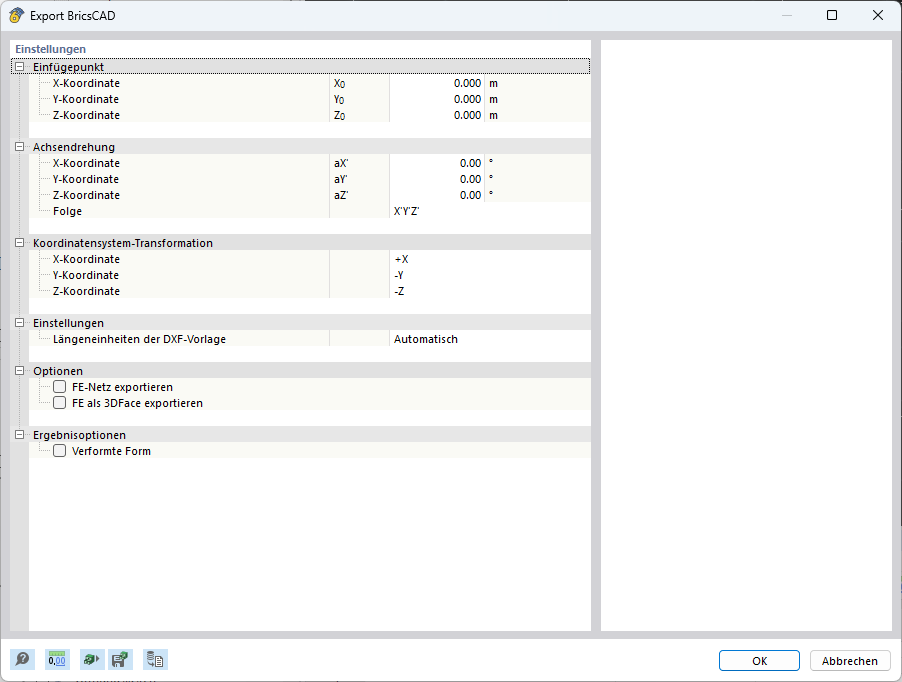

Export do programu BricsCAD

Bod vložení

Bod vložení odpovídá souřadnicím modelu v programu RFEM. Bod vložení podél os X, Y a Z lze ručně změnit.

Natočení osy

Model lze také otáčet okolo globálních os. Kladný úhel otočí model ve směru hodinových ručiček.

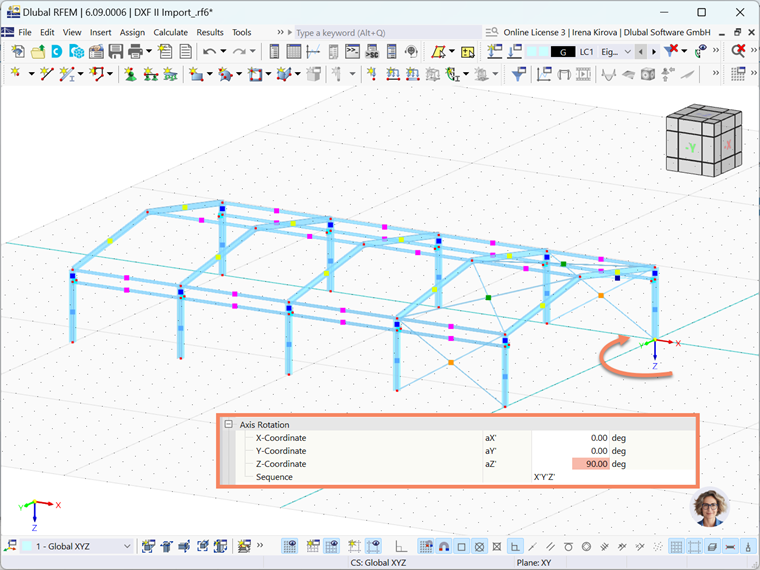

Axis Rotation Option in AutoCAD/DXF Import in RFEM 6

Pořadí natočení os lze definovat samostatně.

Transformace souřadného systému

V příslušné rozbalovací nabídce lze zaměnit osy nebo změnit směr osy.

Nastavení

Pokud se 'Délková jednotka šablony DXF' nepřevezme automaticky ze souboru DXF, je možné příslušnou jednotku vybrat ze seznamu.

Možnosti

Exportovat rozměry

Kótovací linie lze exportovat z programu RFEM.

Exportovat síť KP

Vygenerovaná síť konečných prvků se exportuje ve formě linií a uzlů.

Exportovat KP jako 3DFace

RFEM exportuje každou buňku sítě konečných prvků jako prvek 3DFace. Například v AutoCADu jsou rozpoznány jako plocha a v modelu se zobrazí jako síť s více plochami.

Zobrazení výsledků

Deformovaný tvar

Exportuje deformovanou síť aktivní zatěžovací situace.

Exportovat deformovaný tvar jako 3DFace

RFEM exportuje deformovanou síť do prvků 3DFace. Diese werden z.B. in AutoCAD als Fläche erkannt und im Modell als Vielflächennetz dargestellt.
