DXF/AutoCAD

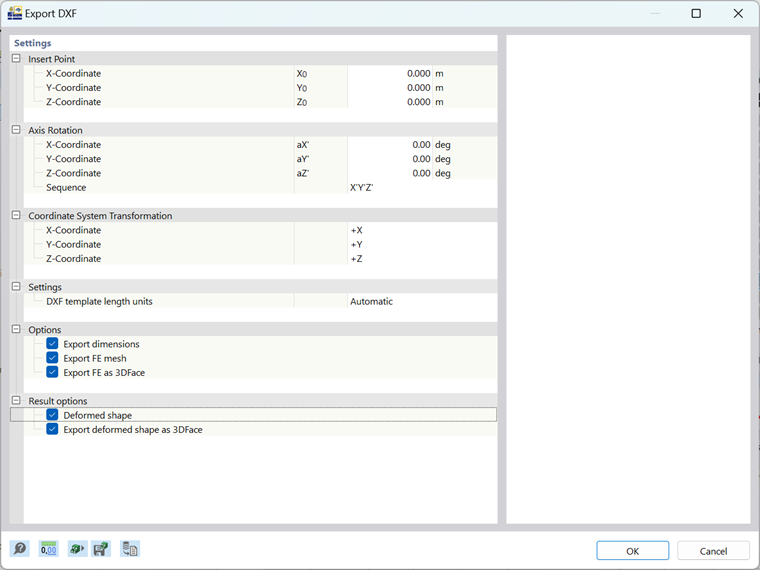

V případě exportu do AutoCADu nebo DXF se převedou obecné informace o liniích použitých v modelu. Model lze exportovat přímo do AutoCADu nebo z aktuálního modelu vytvořit soubor DXF.

Bod vložení a natočení

Bod vložení můžete zadat ručně nebo ho definovat graficky v pracovním okně pomocí tlačítka Vyberte jednotlivě . Volitelně je možné natočení. Při kladném úhlu α se model natočí ve směru hodinových ručiček.

Transformace souřadného systému

Zaškrtněte příslušné políčko pro výměnu nebo zrcadlení souřadnic.
