Export do programu RFEM

Export z programu Tekla Structures do programu RFEM spustíme pomocí tlačítka Export do programu RFEM Export do programu RFEM byl spuštěn v pásu karet programu Tekla Structures (viz obrázek addinu v pásu karet Tekla Structures ).

Otevře se dialog, v němž je třeba zadat údaje důležité pro přenos dat do programu RFEM.

Fyzikální model

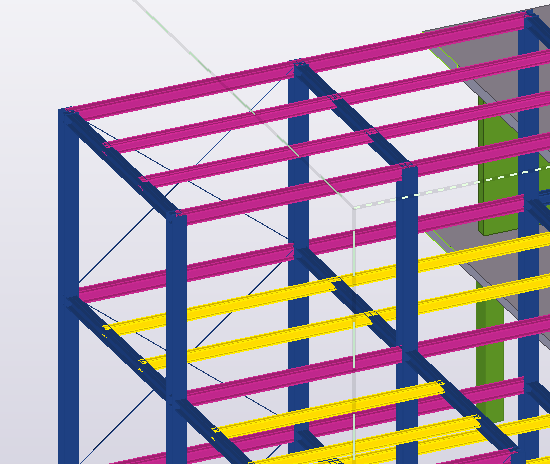

Model se naimportuje tak, jak je zobrazen v programu Tekla. Informace jako podpory, klouby nebo zatížení se nepřenášejí. Tento model se vztahuje na fyzikální prvky. Prvky, jejichž systémové osy se neprotínají, nejsou automaticky spojeny.

Informace

Prvky, jejichž střednice se nestýkají v bodě nebo linii, tak nejsou spojené.

Analytický model

V programu Tekla je možné automaticky vytvořit analytický model. Tento model lze přenést do programu RFEM jako kompletní statický model. V takovém případě lze do programu RFEM převést informace o materiálech, průřezech, typech prutů, podporách a kloubech.

Typ prutu

Ve vlastnostech konstrukce analytických prvků v programu Tekla je možné pomocí vlastností typu prutu určit, který typ prutu se má přenést do programu RFEM (nosník, příhradový nosník, tah, tlak).

Klouby a podporové podmínky

Klouby a podporové podmínky lze definovat v programu Tekla Structures před exportem do programu RFEM. Ve statických vlastnostech analytických prvků lze určit, zda se mají na uzlech definovat klouby nebo podpory.

Informace

Před exportem konstant tuhosti do programu RFEM zkontrolujte zadání osových systémů a jednotek v programu Tekla Structures.

Exportovat tuhé vazby

Analytický model v programu Tekla Structures používá pro spojení prutů tuhé vazby. Ty lze v programu RFEM převést na příslušný typ vazebního prutu.

Vytvořte jedinečný průřez pro každou sadu prutů

V programu RFEM jsou stejné průřezy shrnuty do jednoho čísla průřezu. Pokud toto políčko zaškrtneme, vytvoří se v programu RFEM pro každý prut Tekla samostatný průřez.

Nastavte osu Z nahoru

Při této volbě je globální osa Z v programu RFEM orientována nahoru a přizpůsobuje se tak orientaci globální osy Z v programu Tekla.

Způsob exportu

Zadejte, zda se má při exportu do programu RFEM vytvořit nový model nebo zda se má přepsat stávající model.
