Přídavný modul pro RFEM 5
RF-DYNAM Pro - Equivalent Loads

Přídavný modul RF-DYNAM Pro – Equivalent Loads je rozšířením přídavného modulu RF-DYNAM Pro – Natural Vibrations pro statickou analýzu náhradního zatížení pomocí multimodální analýzy spektra odezvy. Umožňuje vám provést seizmickou analýzu pomocí normových nebo uživatelsky definovaných spekter odezvy pro generování ekvivalentních statických sil.

Přídavný modul podporuje celou řadu mezinárodních norem a nabízí vám rozsáhlé funkce pro analýzu a dokumentaci seizmických účinků na konstrukce.

Rozšíření modulu RF-DYNAM Pro – Natural Vibrations o náhradní statická zatížení za použití analýzy multimodálního spektra odezvy

Celkový počet: 5

Přídavný modul RF-/DYNAM Pro - Equivalent Loads pro RFEM/RSTAB | Generování srovnávacích seizmických zatížení

Analýza spektra odezvy v programu RFEM podle ASCE 7-16

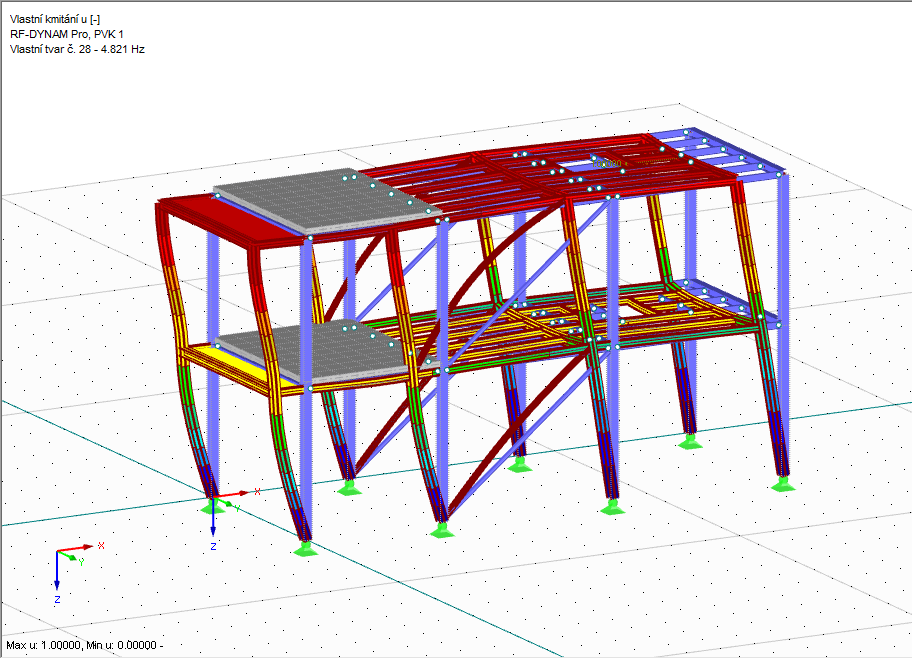

Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten

Základní vlastnosti

Spektra odezvy podle různých norem
Implementovány jsou následující normy:
- EN 1998-1:2010 + A1:2013 (Evropská unie)
- DIN 4149:1981-04 (Německo)
- DIN 4149:2005-04 (Německo)
- IBC 2000 (USA)
- IBC 2009-ASCE/SEI 7-05 (USA)
- IBC 2012/15 - ASCE/SEI 7-10 (USA)
- IBC 2018 - ASCE / SEI 7-16 (USA)
- ÖNORM B 4015:2007-02 (Rakousko)
- NTC 2018 (Itálie)
- NCSE-02 (Španělsko)
- SIA 261/1:2003 (Švýcarsko)
- SIA 261/1:2014 (Švýcarsko)
- SIA 261/1:2020 (Švýcarsko)
- O.G. 23089 + O.G. 23390 (Turecko)
- SANS 10160-4 2010 (Jihoafrická republika)
- SBC 301:2007 (Saudská Arábie)
- GB 50011 - 2001 (Čína)
- GB 50011 - 2010 (Čína)
- NBC 2015 (Kanada)
- DTR B C 2-48 (Alžírsko)
- DTR RPA99 (Alžírsko)
- CFE Sismo 08 (Mexiko)
- CIRSOC 103 (Argentina)
- NSR - 10 (Kolumbie)
- IS 1893:2002 (Indie)
- AS1170.4 (Austrálie)
- NCh 433 1996 (Chile)
K dispozici jsou následující národní přílohy pro EN 1998-1:
- DIN EN 1998-1/NA:2011-01 (Německo)
- ÖNORM EN 1991-1-1:2011-09 (Rakousko)
- NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgie)
- ČSN EN 1998-1/NA:2007 (Česká republika)
- NF EN 1998-1-1/NA:2014-09 (Francie)
- UNI-EN 1991-1-1/NA:2007 (Itálie)
- NP EN 1998-1/NA:2009 (Portugalsko)
- SR EN 1998-1/NA:2004 (Rumunsko)
- STN EN 1998-1/NA:2008 (Slovensko)
- SIST EN 1998-1:2005/A101:2006 (Slovinsko)
- CYS EN 1998-1/NA:2004 (Kypr)
- BS EN 1998-1:2004:2008 (Velká Británie)
- NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norsko)
Možnost zadání spekter odezvy uživatelem
Použití spektra odezvy závislého na směru

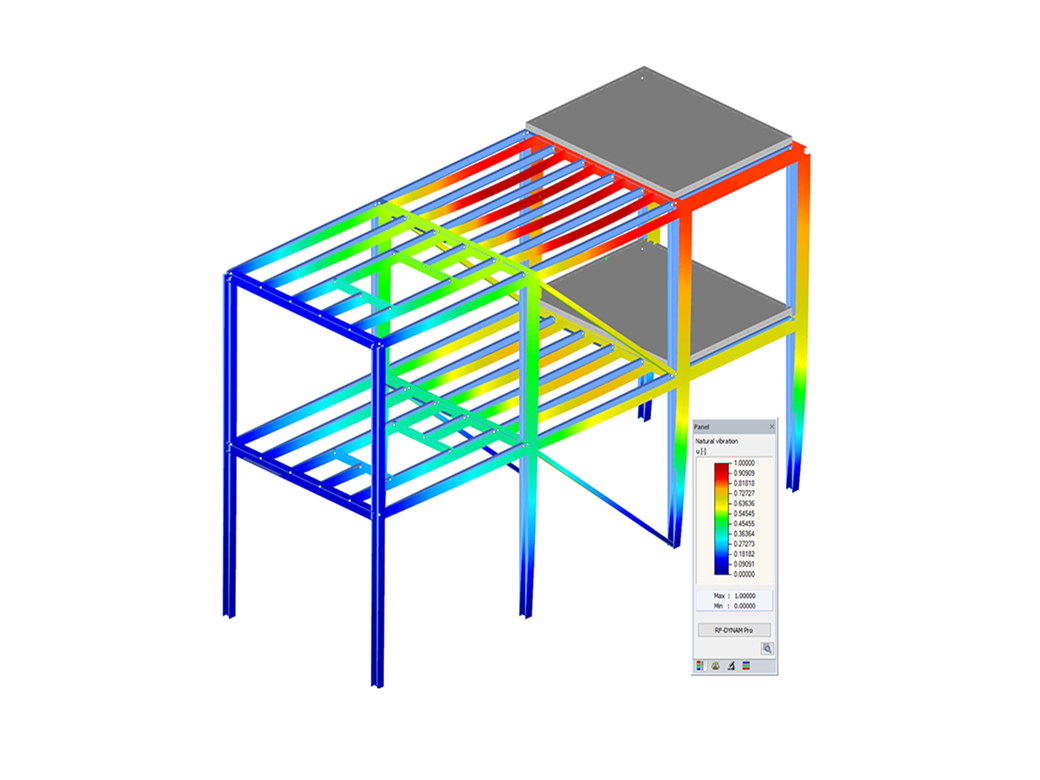

Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)

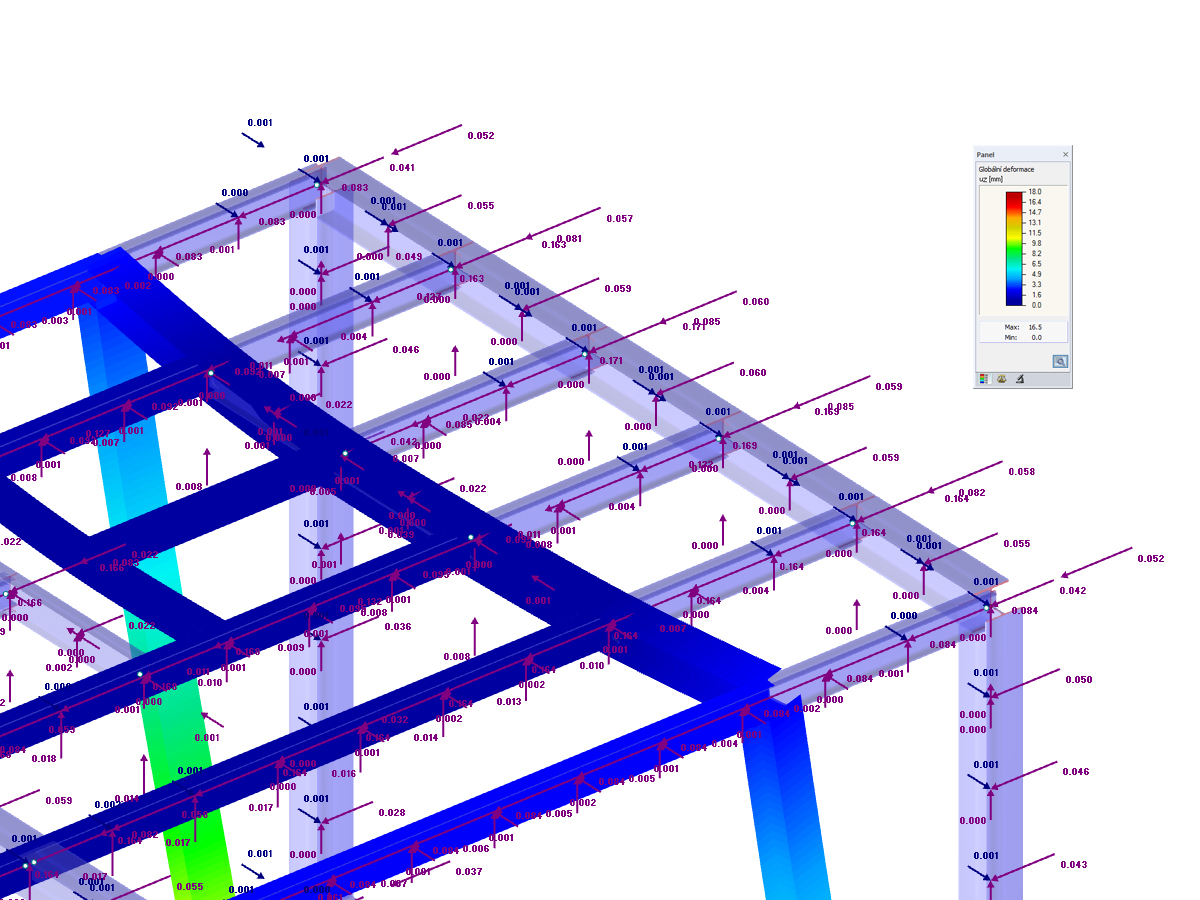

Vygenerovaná náhradní statická zatížení jsou exportována do jednotlivých zatěžovacích stavů zvlášť pro každý modální příspěvek a pro každý směr
Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100%/30%)
Zobrazeny mohou být výsledky se znaménkem podle dominantního vlastního tvaru

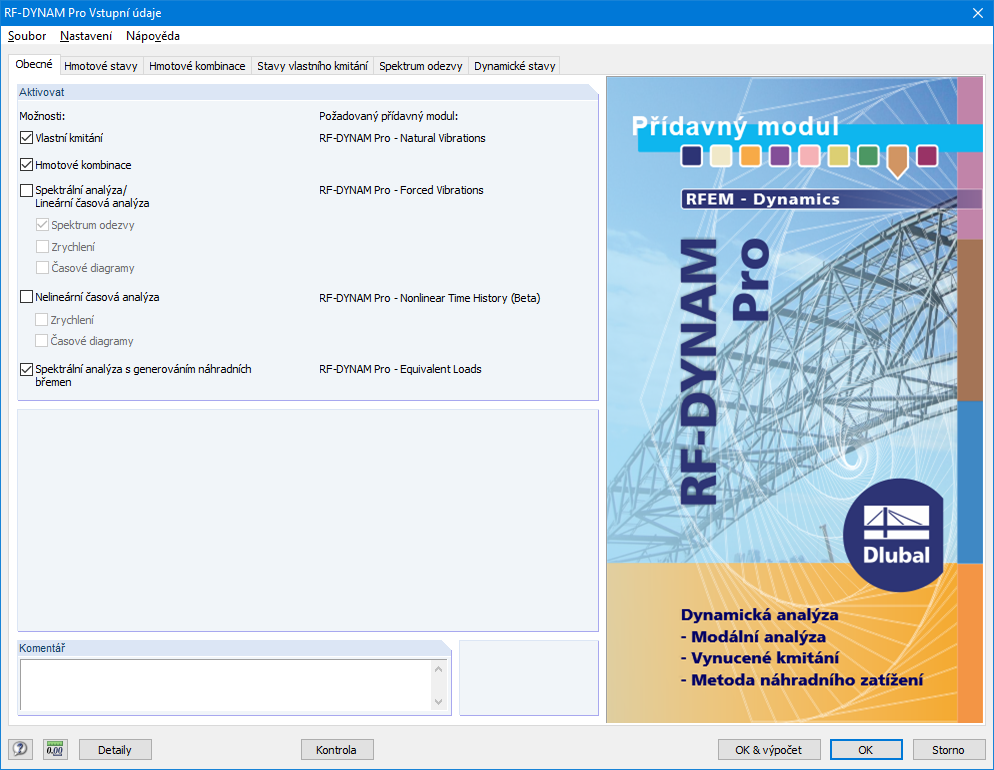

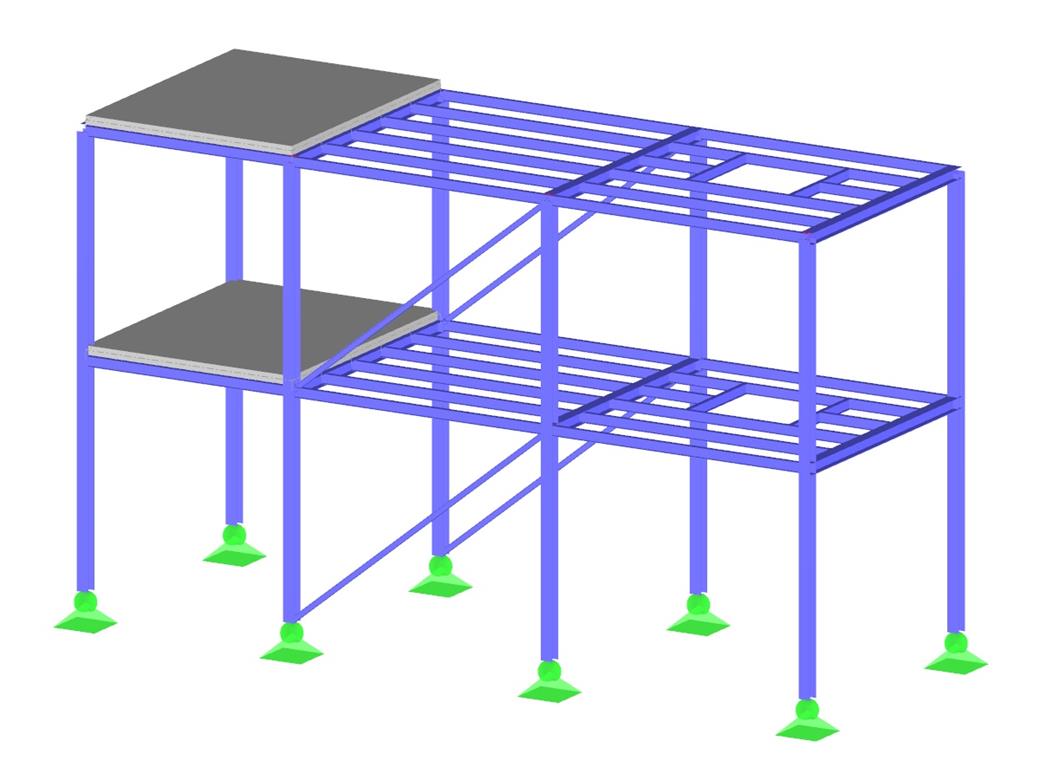

RF-/DYNAM Pro - Equivalent Loads | Údaje

Vstupní parametry podle vybraných norem navrhuje program v souladu s předpisy. Kromě toho je možné zadat spektra odezvy ručně. Dynamické zatěžovací stavy definují, v jakém směru spektra odezvy působí a která vlastní čísla konstrukce jsou důležitá pro analýzu.

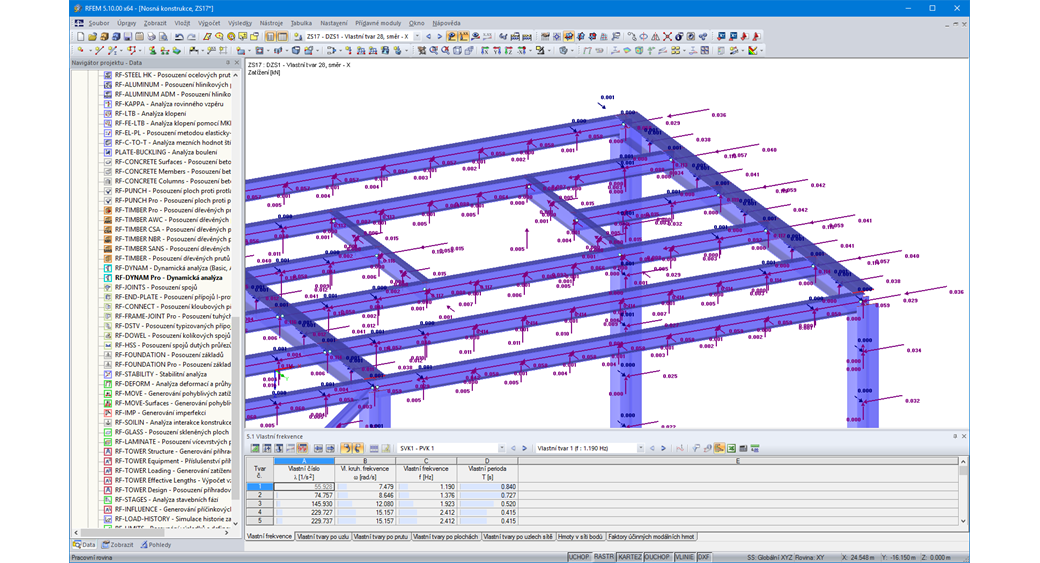

RF-/DYNAM Pro - Equivalent Loads | Výpočet

Náhradní statická zatížení se generují zvlášť pro každé příslušné vlastní číslo a zvlášť pro budicí směr. Ty se následně exportují do statických zatěžovacích stavů a program RFEM/RSTAB provede lineárně statickou analýzu.

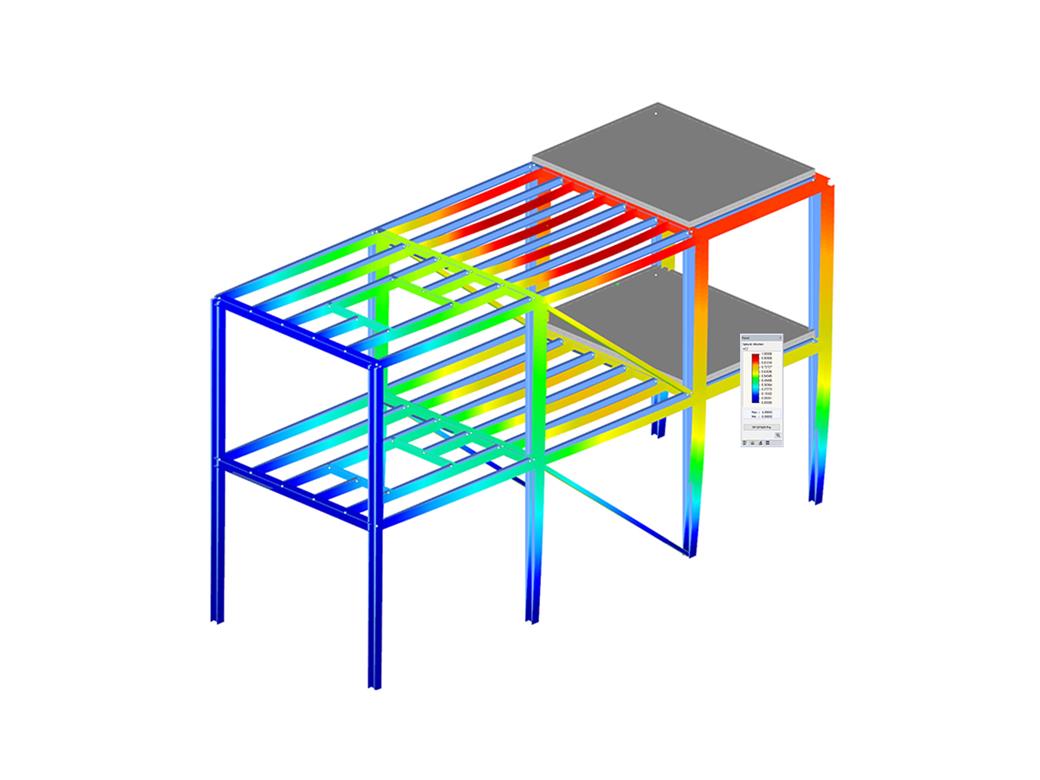

RF-/DYNAM Pro - Equivalent Loads | Výsledky

Při analýze náhradního zatížení se generují zatěžovací stavy a kombinace výsledků. Zatěžovací stavy obsahují generované náhradní zatížení, které se následně vloží do kombinace výsledků. Nejdříve se superponují modální příspěvky (pravidlo SRSS nebo CQC). Výsledkům lze přiřadit znaménko na základě dominantního vlastního tvaru.

Následně se superponují zatížení vlivem složek seizmických účinků (pravidlo SRSS nebo pravidlo 100% / 30%).

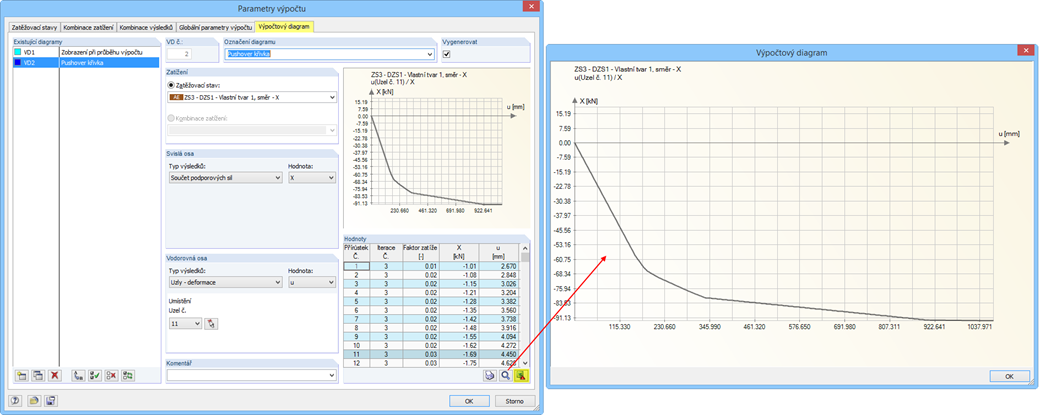

Zobrazení zatěžovací křivky ve výpočtových diagramech v modulu RF-DYNAM Pro

Pushover analýza v programu RFEM

V programu RFEM lze vytvářet zatěžovací nebo také kapacitní křivky a exportovat je do Excelu.

Rozložení zatížení odpovídající průběhu vlastního tvaru lze vygenerovat automaticky v modulu RF‑DYNAM Pro - Equivalent Loads a následně exportovat jako zatěžovací stav do programu RFEM.
