Дополнительный модуль к RFEM 5
RF-DYNAM Pro - Equivalent Loads

Дополнительный модуль RF-DYNAM Pro – Equivalent Loads является расширением дополнительного модуля RF-DYNAM Pro – Natural Vibrations для анализа статических нагрузок с использованием многомодального анализа спектра реакции. Он позволяет выполнять сейсмический расчёт, используя нормативные или задаваемые пользователем спектры реакций для создания эквивалентных статических сил.

Дополнительный модуль поддерживает широкий спектр международных нормативов и предоставляет комплексные функции для расчёта и документирования сейсмических воздействий на конструкции.

Расширение модуля RF-DYNAM Pro - Natural Vibrations для расчёта статических нагрузок с помощью мультимодального анализа спектра реакций

Всего позиций: 5

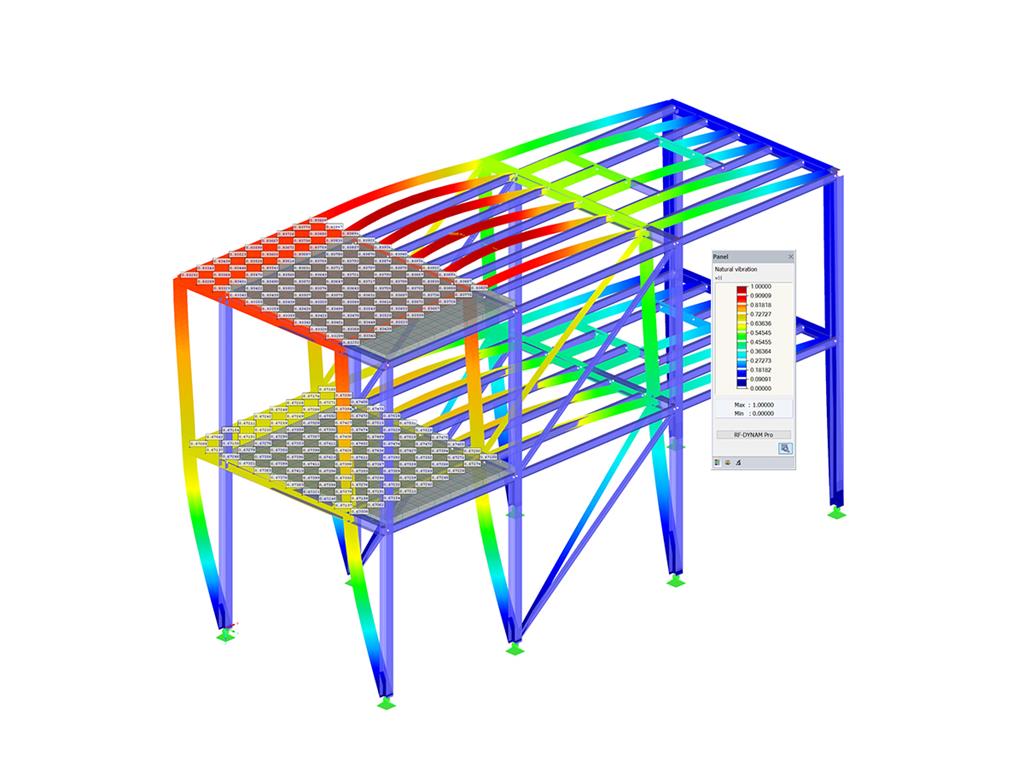

Дополнительный модуль RF-/DYNAM Pro - Equivalent Loads для RFEM/RSTAB | Создание эквивалентных сейсмических нагрузок

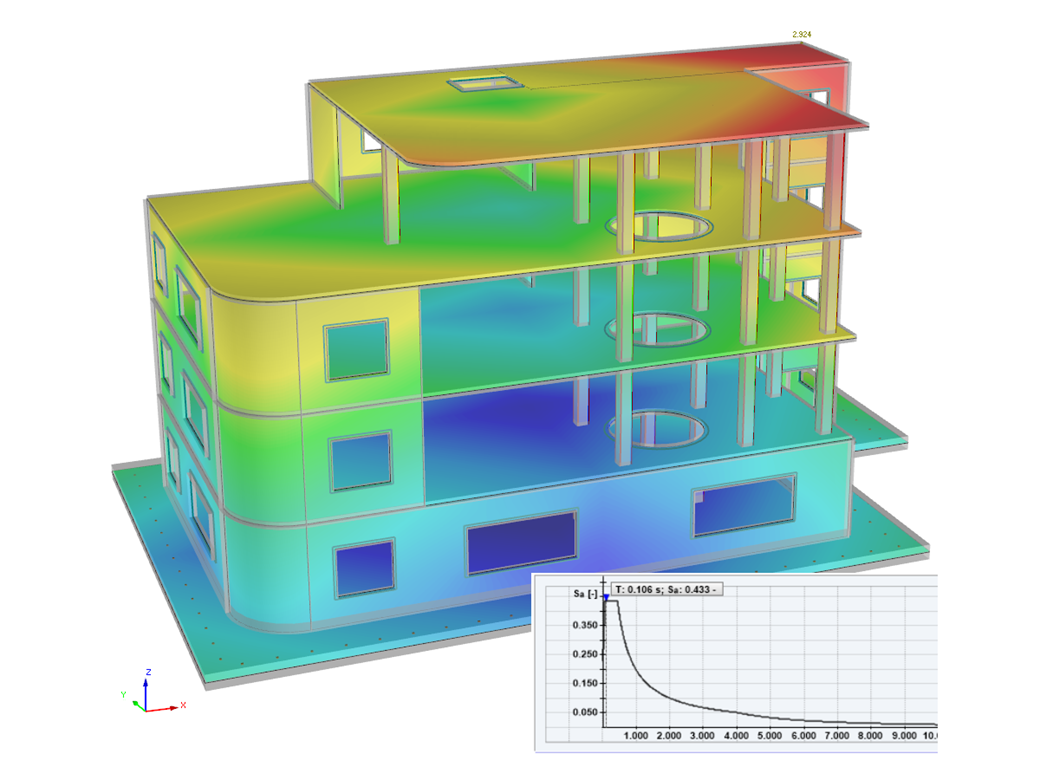

Анализ спектра реакции в программе RFEM по норме ASCE 7-16

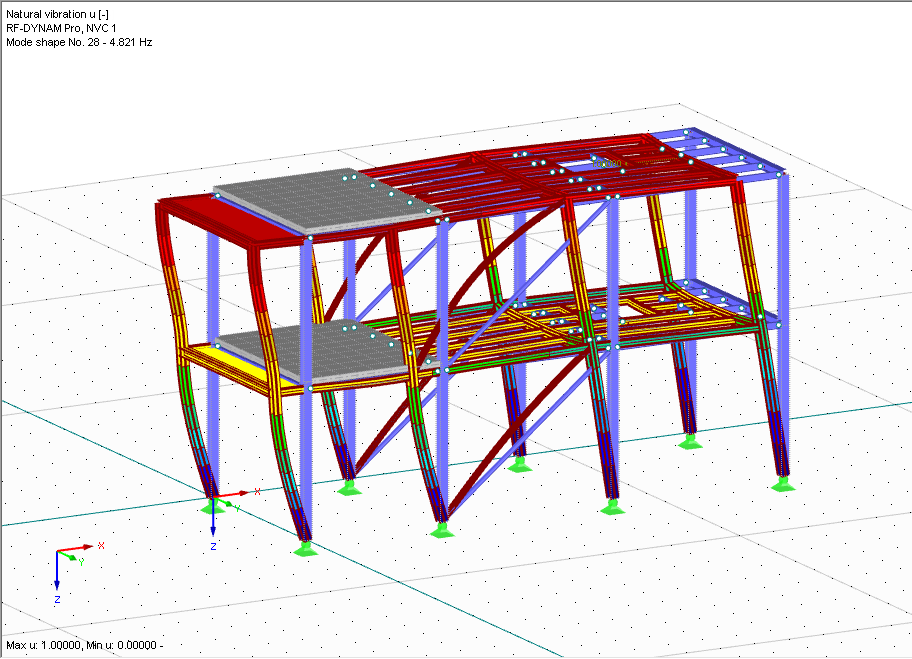

Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten

Характеристики

Спектры реакций по разным нормативам
В программу внедрены следующие нормы:
- EN 1998-1:2010 + A1:2013 (Европейский Союз)
- DIN 4149:1981-04 (Германия)
- DIN 4149:2005-04 (Германия)
- IBC 2000 (США)
- IBC 2009-ASCE/SEI 7-05 (США)
- IBC 2012/15 - ASCE/SEI 7-10 (США)
- IBC 2018 - ASCE/SEI 7-16 (США)
- ÖNORM B 4015:2007-02 (Австрия)
- NTC 2018 (Италия)
- NCSE-02 (Испания)
- SIA 261/1:2003 (Швейцария)
- SIA 261/1:2014 (Швейцария)
- SIA 261/1:2020 (Швейцария)
- O.G. 23089 + O.G. 23390 (Турция)
- SANS 10160-4 2010 (ЮАР)
- SBC 301:2007 (Саудовская Аравия)
- GB 50011 - 2001 (Китай)
- GB 50011 - 2010 (Китай)
- NBC 2015 (Канада)
- DTR BC 2-48 (Алжир)
- DTR RPA99 (Алжир)
- CFE Sismo 08 (Мексика)
- CIRSOC 103 (Аргентина)
- NSR - 10 (Колумбия)
- IS 1893:2002 (Индия)
- AS1170.4 (Австралия)
- NCh 433 1996 (Чили)
Доступны следующие национальные приложения к норме EN 1998-1:
- DIN EN 1998-1/NA:2011-01 (Германия)
- ÖNORM EN 1991-1-1:2011-09 (Австрия)
- NBN-ENV 1998-1-1: 2002 NAD-E/N/F (Бельгия)
- ČSN EN 1998-1/NA:2007 (Чехия)
- NF EN 1998-1-1/NA:2014-09 (Франция)
- UNI-EN 1991-1-1/NA:2007 (Италия)
- NP EN 1998-1/NA:2009 (Португалия)
- SR EN 1998-1/NA:2004 (Румыния)
- STN EN 1998-1/NA:2008 (Словакия)
- SIST EN 1998-1:2005/A101:2006 (Словения)
- CYS EN 1998-1/NA:2004 (Кипр)
- NA по BS EN 1998-1:2004:2008 (Великобритания)
- NS-EN 1998-1:2004 + A1:2013/NA:2014 (Норвегия)
Пользовательские спектры реакций
Применение спектров реакций, зависящих от направления
Соответствующие формы колебаний для спектра реакций можно определить вручную или автоматически (достаточно лишь применить правило 5% из нормы EC 8)
Созданные эквивалентные статические нагрузки экспортируются в загружения отдельно для каждого направления и каждого модального вклада
Определение расчетных сочетаний с помощью модальной суперпозиции (правило SRSS и CQC) и направленной суперпозиции (правило SRSS или 100%/30%)
Возможность отображения обозначенных результатов, основанных на преобладающей собственной форме

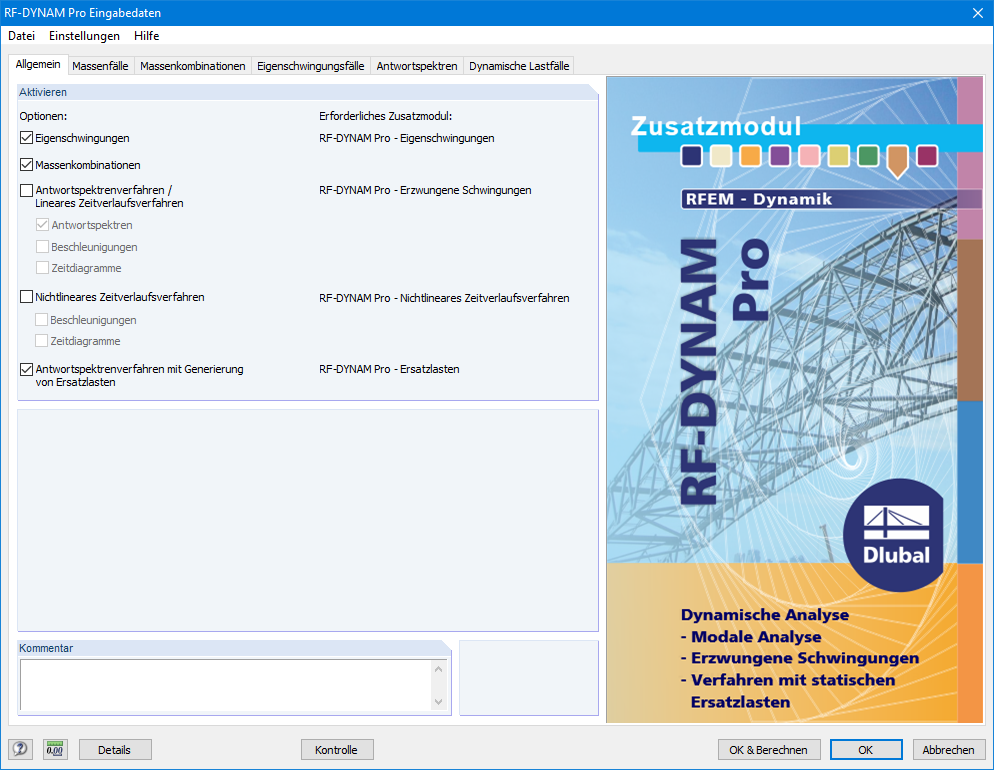

RF-/DYNAM Pro - Equivalent Loads | Ввод данных

Входные параметры, соответствующие выбранным нормативам, предлагаются программой в соответствии с заданными правилами. Кроме того, имеется возможность задать спектр реакций вручную. Динамические загружения определяют, в каких направлениях действуют спектры реакций и какие собственные числа конструкции значимы для расчета.

RF-/DYNAM Pro - Equivalent Loads | Расчёт

Эквивалентные статические нагрузки создаются отдельно для каждого соответствующего собственного числа и направления возбуждения. Они экспортируются в статические загружения и в RFEM выполняется линейный статический расчет.

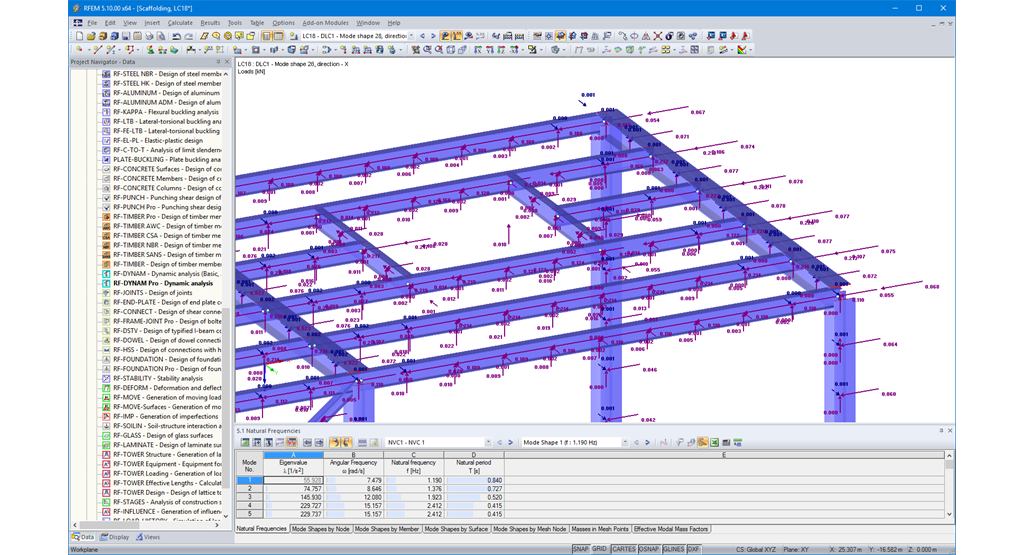

Эквивалентные нагрузки от собственных форм

RF-/DYNAM Pro - Equivalent Loads | Результаты

На основе эквивалентного анализа нагрузок создаются загружения и расчетные сочетания. Загружения включают в себя созданные эквивалентные нагрузки, которые затем накладываются в расчетные сочетания. Сначала на модальные составляющие накладывается правило SRSS или CQC. Возможны знаковые результаты, основанные на преобладающей форме колебаний.

После этого направленные компоненты сейсмических воздействий комбинируются с SRSS или правилом 100%/30%.

Отображение кривой толчка на диаграммах расчета в RF-DYNAM Pro

Диаграммный метод расчёта в RFEM

В RFEM можно определять кривые зависимости (также называемые кривыми ёмкости) и экспортировать их в Excel.

С помощью дополнительного модуля RF-DYNAM Pro - Equivalent Loads можно автоматически создать распределение нагрузок в соответствии с собственной формой и экспортировать его в качестве загружения в RFEM.
