与附加模块 RF-/DYNAM Pro - 固有振动 (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的结构稳定性模块中增加了以下新功能:
- 为各种规范预设组合系数(欧洲规范 EC 8、美国规范 ASCE 等)
- 可选忽略质量(例如基础质量)
- 确定模态振型数量的方法(用户自定义、自动 - 达到有效模态质量系数,自动 - 达到最大自振频率)
- 模态质量、有效模态质量、模态质量系数和参与系数的输出
- 网格点中质量的表格和图形输出
- 结果导航器中模态振型的各种缩放选项
与附加模块 RF-/DYNAM Pro - 固有振动 (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的结构稳定性模块中增加了以下新功能:

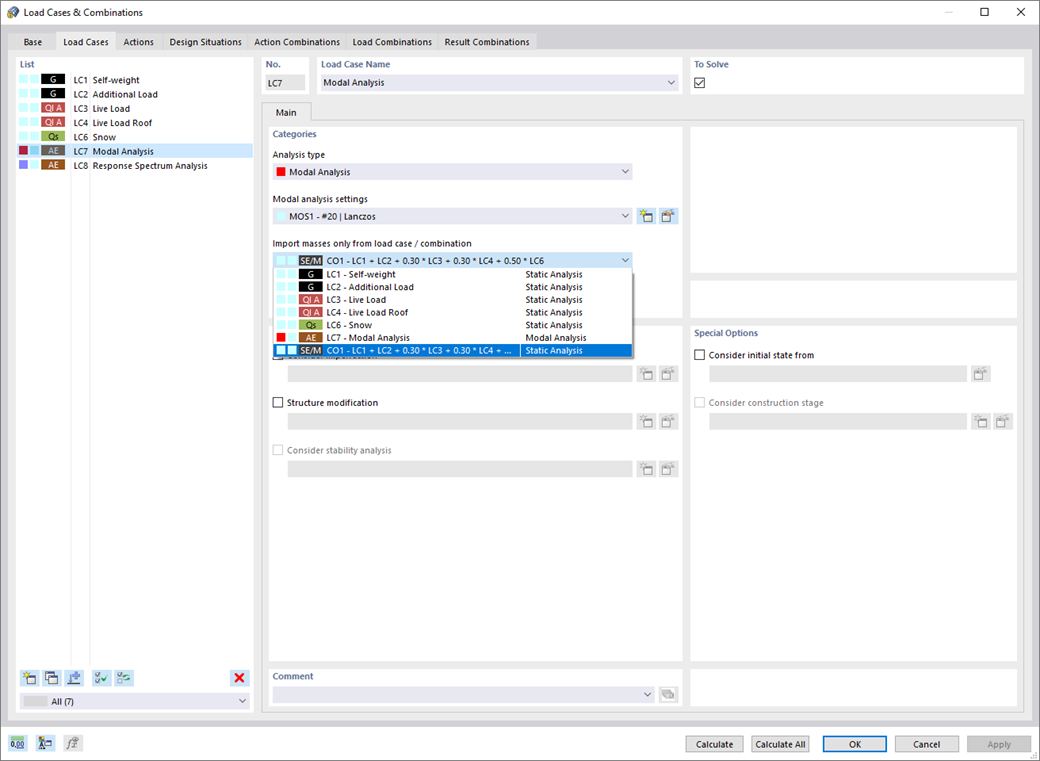

您是否已经发现了网格点质量方面的表格输出和图形输出? 是的,这也是 RFEM 6 中模态分析的结果之一。 用户可以在该对话框中检查导入的质量。 可以在“结果”表的“网格点中的质量”选项卡中显示它们。 在表格中显示了以下结果的概览: 质量- 平动方向(mX 、mY 、mZ )、质量-转动方向(mφX 、mφY 、mφZ )和质量总和。 尽快进行图形评估对您来说更好吗? 并且可以图形方式显示网格点上的质量。
除了静荷载外,是否还需要考虑其他荷载作为质量? 程序允许对节点、杆件、线和面荷载进行计算。 用户可以在定义荷载类型时选择质量荷载类型。 定义一个或多个 X、Y、Z 方向上的质量分量。 对于节点质量,还可以指定指定 X、Y 和 Z 轴的惯性矩,以便模拟更复杂的质量点。
