- 考虑并显示楼层质量
- 结构构件列表
- 自动创建剪力墙结果剖面
- 输出全局方向上的截面合力来计算剪力
- 通过楼层(楼层建模)的可选定义
- 刚度类型刚性楼板
- 定义楼板集
- 例如 板的计算在 3D 模型中作为 2D 位置
- 剪力墙: 自动定义任意截面的结果杆件
- 使用“混凝土设计”模块设计矩形截面
- 深梁的定义
- 可以使用混凝土设计模块进行设计
- 表格输出楼层作用、层间位移、质量和刚度中心点,以及剪力墙内力
- 分别显示楼板和加劲设计的结果
- 用户可以选择忽略一定尺寸的洞口

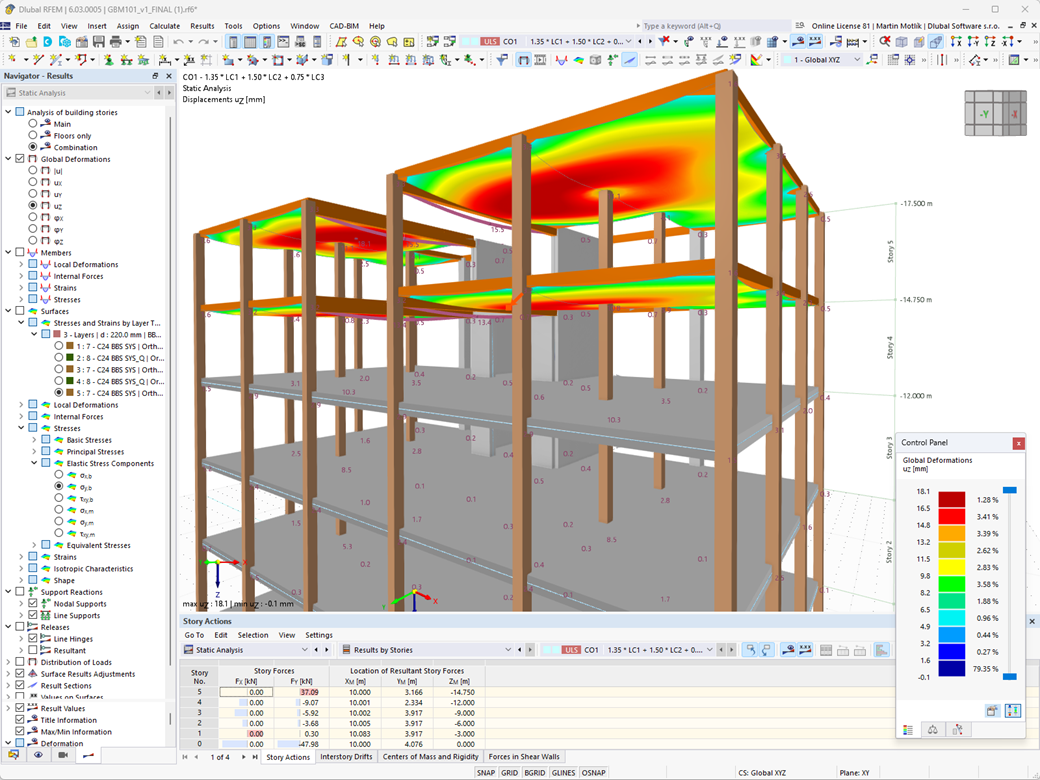

建筑模型 | 产品特性
生成剪力墙和深梁时,不仅可以分配面和单元,还可以生成杆件。
建筑模型的计算分两个阶段进行:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
在设计模块中,建筑模型的剪力墙和深梁可以作为独立的对象使用。 这样可以更快地筛选计算结果对象,更好地编制计算书。
