![钢结构连接刚度对结构设计的影响](/zh/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。
![木制舞台模型](/zh/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
对于结构的正常使用极限状态,变形不得超过特定的极限值。 该示例显示了如何使用附加模块来验证杆件的挠度。
![知识库 001801 | 访问 FSM 结果](/zh/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
为了能够评估细长构件的局部稳定性现象的影响,RFEM 6和RSTAB 9提供了在截面级别进行线性临界荷载分析的可能性。 下一篇文章主要介绍计算的基础知识和结果的解释。
![知识库 001840 | 在 RFEM 6/RSTAB 9 中对热镀锌钢构件进行抗火设计](/zh/webimage/040242/3508895/fire_resistance_configuration_galvanized_surface.png?mw=512&hash=890480b0d5bbf5138ef4732c471fd06ffce4f034)
使用“钢结构设计”模块,您可以使用欧洲规范 3 中的简单设计方法来设计发生火灾时的钢结构构件。 检测时的组件温度可以根据标准中规定的温度-时间曲线自动确定。 除了考虑防火覆层外,您还可以考虑热镀锌的优点。
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002669 | 钢结构节点预应力螺栓](/zh/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
在“钢结构节点”模块中,所有组件的计算中都可以考虑螺栓预应力。 可以通过在螺栓设置中的复选框很容易地激活预应力。这会影响应力-应变分析和刚度分析。
预应力螺栓是钢结构中使用的特殊螺栓,用于在连接的结构构件之间产生很大的夹紧力。 该夹紧力在结构构件之间产生摩擦,从而传递力。
功能
使用一定的扭矩紧固预应力螺栓,螺栓由此被拉伸并产生一个拉力。 该拉力会传递到连接的组件上,从而产生很大的夹紧力。 该夹紧力防止了连接松动,确保了可靠的力传递。
优势
- 高承载能力:预应力螺栓可以传递很大的力。
- 低变形:将连接变形降到最低。
- 疲劳强度:
- 易于安装:它们相对容易安装和拆卸。
用于下列结构的设计和计算

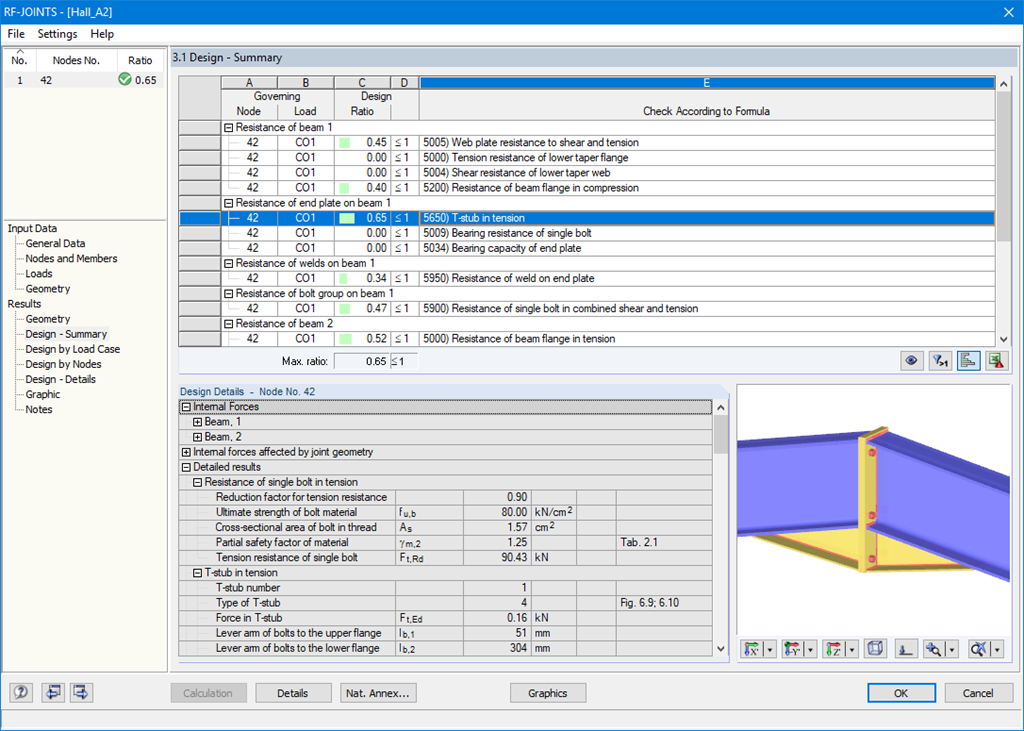

在 RFEM 中使用“钢结构节点”模块生成的有限元模型计算预应力螺栓。 计算时考虑了夹紧力、构件之间的摩擦力、螺栓的抗剪强度以及构件的承载能力。 梁的设计按照规范 DIN EN 1993-1-8(欧洲规范 3)或者美国规范 ANSI/AISC 360-16 进行。 生成的分析模型和结果可以作为单独的 RFEM 模型保存和使用。
