用户可以有很多种不同的方法来对塔架进行建模。 图形表示便于几何输入。 更改会被自动更新。 可以从材料库中选择材料的木材等级。 用户可以在相应的规范中找到层板胶合木、杨木和针叶木的强度等级。
此外，还可以扩展数据库，由用户自定义材料属性来生成强度等级。 输入的荷载工况可以通过图形方式进行检查，并自动组合在荷载组合中。
常见问题和解答 (FAQ)
持续: 00:01:00 min
持续: 00:00:52 min
常见问题和解答 (FAQ)
持续: 00:00:52 min
常见问题和解答 (FAQ)
持续: 00:00:12 min
持续: 00:44:46 min
常见问题和解答 (FAQ)
持续: 00:00:23 min
常见问题和解答 (FAQ)
持续: 00:00:29 min
持续: 01:03:34 min
持续: 01:15:35 min
.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
- 可以设计下列类型的柱子：
- 铰接柱，可以选择对柱脚或柱脚采用弹性约束
- 箍筋，可选择弹性约束脚
- 带有说明性图形的简单几何输入
- 庞大的材料库
- 为使用等级分配框架结构并指定使用等级
- 抗火验算的详细设置
- 正常使用极限状态设计的极限变形
- 计算利用率、支座反力和变形
- 对于按照欧洲规范 EC 5 (EN 1995) 设计，有以下国家附录可供使用：
-
DIN EN 1995-1-1/NA:2013-08（德国）
-
NBN EN 1995-1-1/ANB:2012-07（比利时）
-
DK EN 1995-1-1/NA:2011-12（丹麦）
-
SFS EN 1995-1-1/NA:2007-11（芬兰）
-
NF EN 1995-1-1/NA:2010-05（法国）
-
UNI EN 1995-1-1/NA:2010-09（意大利）
-
NEN-EN 1995-1-1/NB:2007-11（荷兰）
-
ÖNORM B 1995-1-1:2015-06（奥地利）
-
PN EN 1995-1-1/NA:2010-09（波兰）
-
SS EN 1995-1-1（瑞典）
-
STN EN 1995-1-1/NA:2008-12（斯洛伐克）
-
SIST EN 1995-1-1/A101:2006-03（斯洛文尼亚）
-
CSN EN 1995-1-1:2007-09（捷克）
-
BS EN 1995-1-1/NA:2009-10（英国）
- 自动生成风荷载和雪荷载
- 根据所选规范，可选择多个折减
- 数据直接导出到 MS Excel
- 程序语言：英语、德语、捷克语、意大利语、西班牙语、法语、葡萄牙语、波兰语、中文、荷兰语和俄语
- 可验证的计算书，包括所有必要的设计计算。 打印报告有多种输出语言；德语、法语、意大利语、西班牙语、俄语、捷克语、波兰语、葡萄牙语、中文和荷兰语。
- 从各种 CAD 软件直接导入 stp 文件

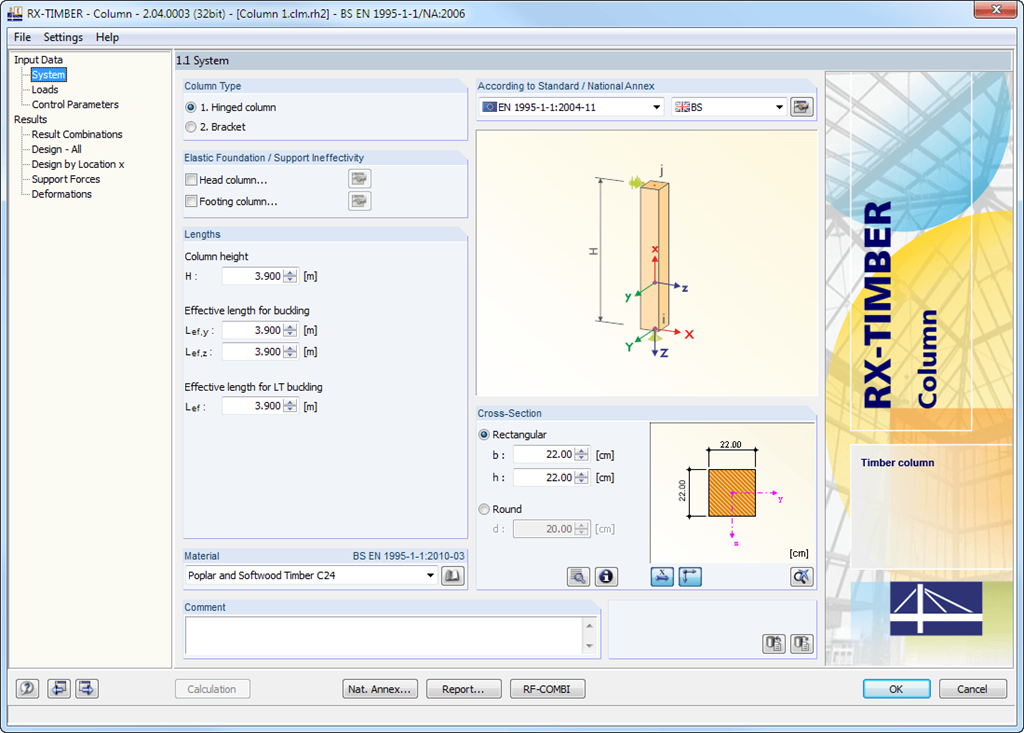

附加模块 RX-TIMBER Column 中可以在计算之前预先定义下列设置：
- 选择需要进行的验算（承载能力极限状态计算、正常使用极限状态验算、抗火验算）
- 设置是否显示支座反力和变形等计算结果
- 按照简化计算方法设置抗火验算时的计算参数
计算完成后，计算的结果（包括所需的中间值）会显示在结果表格中，该表格中按照不同的准则进行了分类整理。
因为程序会显示详细的中间结果，所以确保了所有设计的透明度。 此外，还可以在柱上的每个 x 位置上显示结果分布。 这样不仅可以显示变形，还可以显示各个内力。
计算书中的计算结果、计算详细信息和选定的结果图都可以添加到打印报告中， 可以选择在打印报告中包含哪些计算数据。
在 RFEM 的材料库中，您可以找到符合美国和加拿大规范 ANSI/APA PRG 510 Plywood (USA/Canada) 的胶合板材料。
