这种生成类型创建的荷载工况包含缺陷, 您可以手动修改荷载工况。

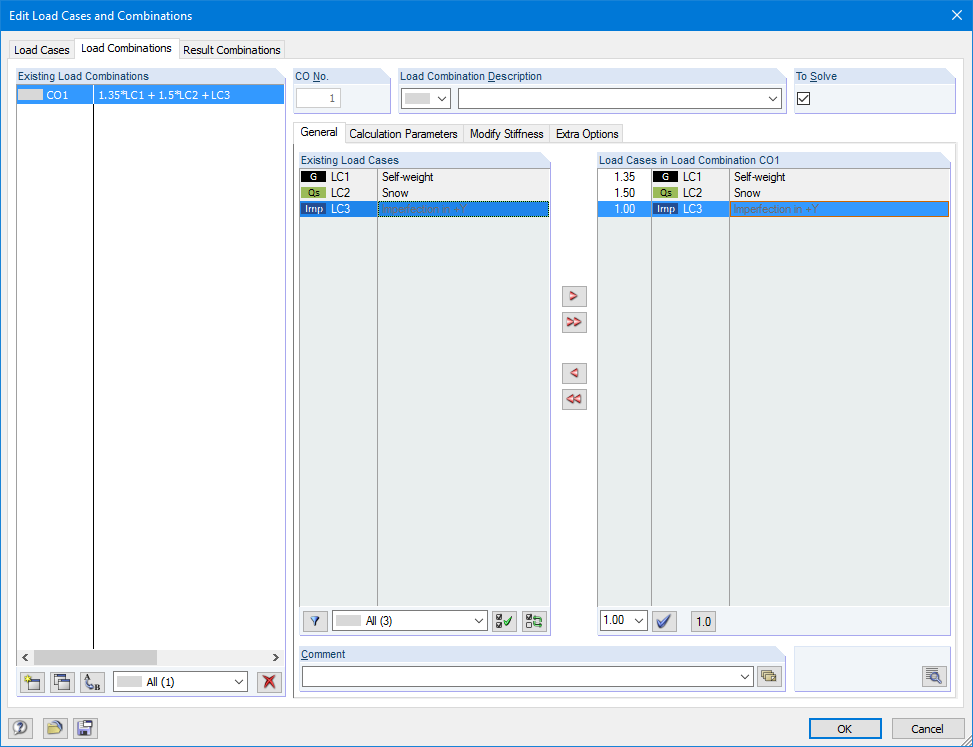

在荷载组合中,该荷载工况可以与'正常'的荷载工况进行组合。
这种生成类型创建的荷载工况包含缺陷, 您可以手动修改荷载工况。
在荷载组合中,该荷载工况可以与'正常'的荷载工况进行组合。
该附加模块可以评估荷载工况的预变形,以及稳定性或动力分析的模态。 基于这个初始变形,可以对结构进行预变形,或者创建一个具有等效杆件缺陷的荷载工况。
特别是对于由面实体单元(RFEM) 以及杆件组成的结构模型特别有用。 只需指定变形要缩放到的最大值。 所有有限元节点或模型节点都将根据初始变形进行缩放。
等效缺陷对于计算梁结构特别有用。 在附加窗口中您可以定义杆件和多杆件的倾斜和初弯曲。 可以自动、按照规范自动生成或手动定义。 有以下规范可供选择:
只适用于相关杆件的初始变形产生的缺陷。 此外,还需要考虑折减系数。 这样可以有效地设置缺陷。
这种生成类型创建的荷载工况包含缺陷, 您可以手动修改荷载工况。
在荷载组合中,该荷载工况可以与'正常'的荷载工况进行组合。
在 RFEM 中生成预变形的有限元网格时,每个节点的位移数据会在后台保存。 这可以用于在 RFEM 中计算荷载组合。 为了便于检查生成的数据,预变形会以表格和图形的形式显示。
如果模型的节点是平移的,则在生成后节点坐标会被直接修改。 当生成等效缺陷时,该模块将创建一个包括杆件缺陷在内的荷载工况。 为了便于数据检查,在结果表中会以图形方式显示生成的缺陷。
