- 一般应力验算
- 自动从 RFEM/RSTAB 导入内力
- 完全集成于 RFEM/RSTAB 中的应力和利用率的图形和数值输出
- 针对图形输出提供各种自定义选项
- 灵活计算不同的设计情况
- 结果表格输出清晰,便于快速查看
- 输入工作少,效率高
- 可根据需要详细设置计算选项
RF-/STEEL | 产品特性
您有什么问题想问的吗?
![修改极限应力](/zh/webimage/010272/3042488/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Die Grenzspannungen können in RF-/STAHL benutzerdefiniert für jeden Dickenbereich festgelegt werden.
![变形是FEM计算的第一个结果](/zh/webimage/008929/581233/KB_1571-01-en.png?mw=512&hash=ac2c4fcf777d6d1e5dd5800b86624ba6fd1a1005)
有限元节点的变形始终是有限元计算的第一个结果。 可以根据单元的变形和刚度计算应变、内力和应力。
![知识库 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/zh/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
![钢结构连接刚度对结构设计的影响](/zh/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。

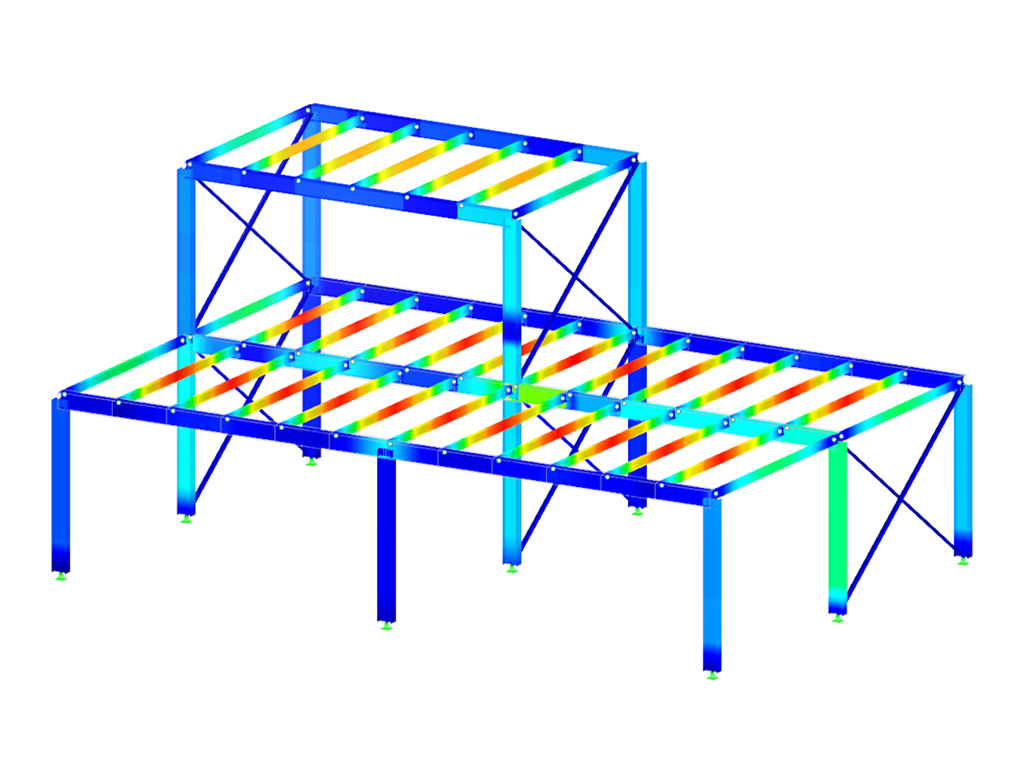

![RFEM/RSTAB-Zusatzmodul RF-/STAHL SP | Bemessung von Stahlstäben nach SP 16.13330.2011](/zh/webimage/002913/2988234/Gerüst_2.png?mw=512&hash=8b3ea506aca68f2abb08d962d9e28e65ff5ac36f)
- 一般应力验算
- 自动从 RFEM/RSTAB 导入内力
- 完全集成于 RFEM/RSTAB 中的应力和利用率的图形和数值输出
- 针对图形输出提供各种自定义选项
- 灵活计算不同的设计情况
- 结果表格输出清晰,便于快速查看
- 输入工作少,效率高
- 可根据需要详细设置计算选项
![Optimierungsmöglichkeit von Querschnitten](/zh/webimage/007088/1591208/000155-en-png-png.png?mw=512&hash=918996a885a71c92b630671b056292f2d5480502)
- 截面优化
- 将优化后的截面导出到 RFEM/RSTAB
- 计算模块 SHAPE-THIN生成的任意薄壁截面
- 显示截面的应力图
- 计算正应力、剪应力和等效应力
- 输出各个内力类型的应力组成部分
- 详细输出所有应力点的应力
- 计算每个应力点的最大 Δσ(例如疲劳验算)
- 以彩色显示应力和利用率,便于用户快速识别临界区或超限区
- 部件列表和重量计算
![Grafische Darstellung der Vergleichsspannung an Flächen](/zh/webimage/007089/1591240/000156-en-png-png.png?mw=512&hash=2401371e9397b2242b22be5aba8fa5423ad5d339)
- 计算主应力和基本应力、膜应力和剪应力
- 几乎对任意形状的结构构件进行应力验算
- 计算等效应力按照不同的假设:
- 形状改变比能假设 (von Mises)
- 剪应力假设 (Tresca)
- 正应力假设 (Rankine)
- 主应变假设 (Bach)
- 选择优化面的厚度并且导入到 RFEM
- 正常使用极限状态验算,例如验算面位移
- 在表格和图形中分别显示输出各个应力组成部分和应力利用率
- 可以在表格中使用面、线和节点的过滤选项
- 横向剪应力按照 Mindlin、Kirchhoff 或自定义
- 需要进行设计的面列表
![Materialdatenbank](/zh/webimage/007090/1591273/000157-en-png-png.png?mw=512&hash=e3e1c353ffc64ac8039032abf21ee94575213a70)
面、杆件、多杆件、材料、面的厚度和截面在软件中已经预先设置好,便于用户直接和间接地进行建模。 可以以图形方式选择对象。 客户可以在全球范围内使用自己的材料库和截面库。
荷载工况、荷载组合和结果组合可以在不同的设计工况中进行组合。
通过面单元和杆件单元的组合以及单独的设计,可以只对关键部分(例如框架节点)使用面单元进行建模和分析。 模型的其他部分可以通过杆件分析进行设计。
