理论背景
设计 7.3.4 和 7.3.4 通常是针对外部荷载进行的。 两种设计都基于公式（7.9）和（7.11）。

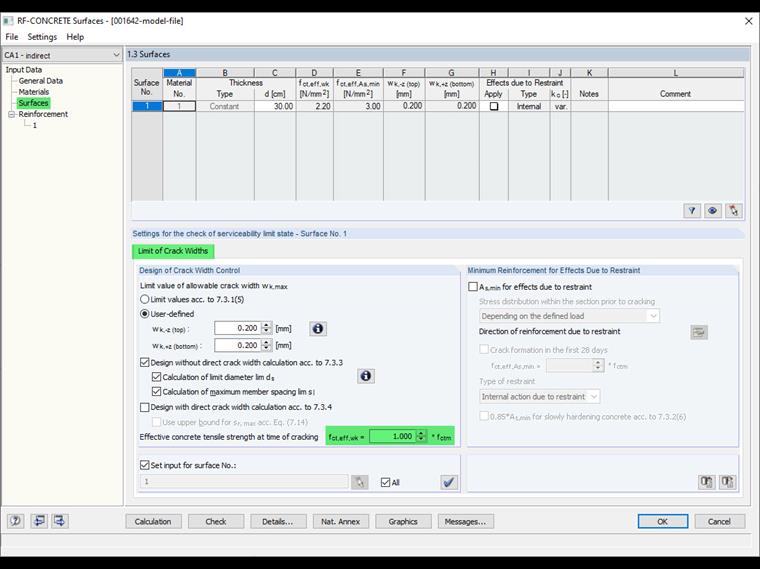

如果现有的混凝土应力是σC>˚FCT，EFF，WK在模块进行裂缝宽度设计和具体碎裂。 您可以在模块中调整值fct，eff，wk 。

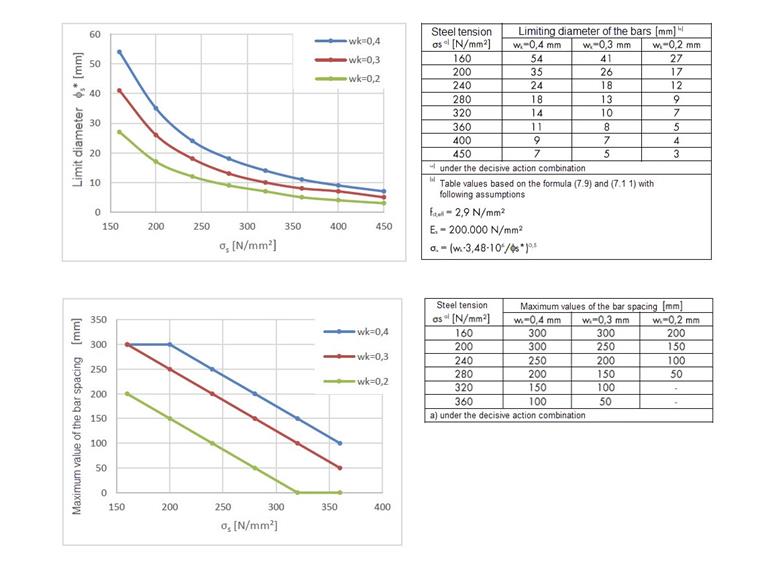

表7.2DE是用于（7.9）和（7.11）的极限值，是基于抗拉强度fct，eff以及弹性模量Es的假设得出的。 基于这些假设，在表7.2.DE中列出了取决于钢应力的最大允许直径，在7.3N中列出了杆件间距的最大值。 这两个表格的允许裂缝宽度均为0.2至0.4 mm。 使用修改后的极限直径，将要考虑的系统值转换为表7.2DE中规定的值。
对于直接计算，允许的裂缝宽度没有限制，因为裂缝宽度wk总是直接计算。 这也允许您设置裂缝宽度<0.2 mm的极限值。

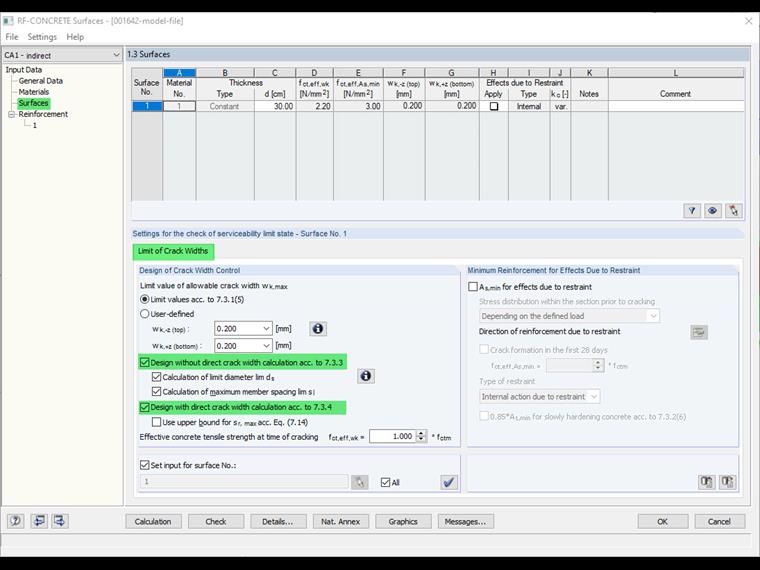

在RF-CONCRETE中使用
两种方法都可以在附加模块RF-CONCRETE Members和RF-CONCRETE Surfaces中找到。 根据默认设置，这两种方法均有效。 从理论上讲，两种设计都不需要进行。 满足两个设计之一就足够了。 但是，由于某些原因，默认情况下会激活两个设计。 关于裂缝宽度设计的经济加固这点将在下文介绍。

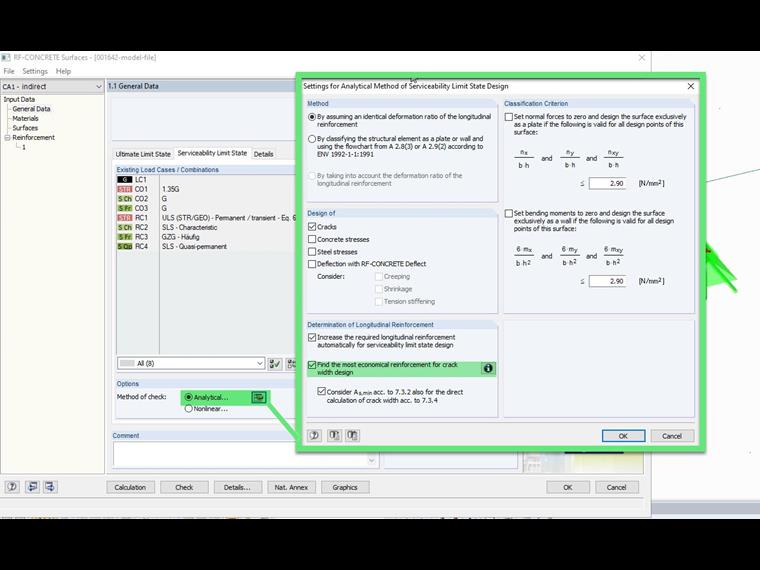

寻找经济的钢筋设计裂缝宽度
在RF-CONCRETE Members和RF-CONCRETE Surfaces中提供了“为裂缝宽度设计找到最经济的钢筋”选项。 选择该选项的原因如下。
根据规范DIN EN 1992 7.3.3（2），如果满足7.3.2中规定的最小配筋，则超过裂缝宽度的可能性很小，并且
对于主要约束引起的裂缝，按照表7.2N计算杆件直径。 在这种情况下，必须使用刚好在开裂后的钢筋应力值（例如 使用强度σs在等式[7.1]）。
-直接作用引起的裂缝，满足表7.2N或表7.3N的条件。 钢筋的应力通常根据支配作用组合下的开裂截面确定。
这意味着如果同时满足最小配筋的要求，则不是所有的间接计算都必须满足。 这可能导致在直接计算过程中确定的所需钢筋不是最经济的钢筋。 这就是两个设计默认都处于激活状态的原因。

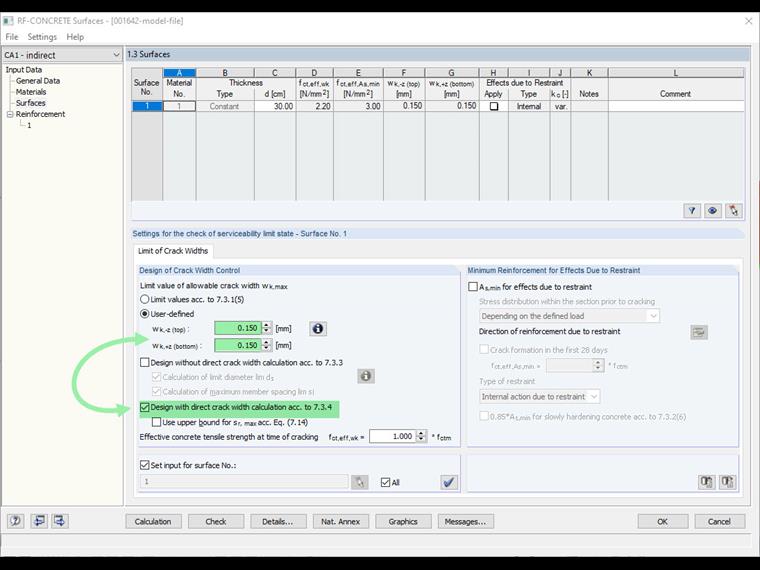

裂缝宽度设计允许裂缝宽度<0.2 mm
由于上述预设的情况，在允许的裂缝宽度<0.2 mm的设计中可能会出现问题。 当wk <0.2 mm时，间接计算所依据的表格是不相关的。 在这种情况下必须取消间接计算，并且只能通过直接计算进行验证。
计算性能
有时会出现计算速度问题，特别是在两种设计都使用默认设置的情况下。 在这方面，附加执行的设计对计算没有重大影响。 裂缝宽度设计所需钢筋的确定是反复进行的。 如果未满足设计要求，则将附加钢筋分配给所需的钢筋，然后重新进行设计。 通过这种方法，直到不再可以在截面中插入杆件或者满足应用的设计准则。
约束的裂缝宽度设计
附加模块RF-CONCRETE的设计是按照7.3.2确定施加的最小应力。 只要可以在荷载侧显示受约束的荷载，也可以通过计算裂缝宽度进行约束的裂缝宽度设计。
