创建用于 RF-/TOWER 设备的用户自定义平台

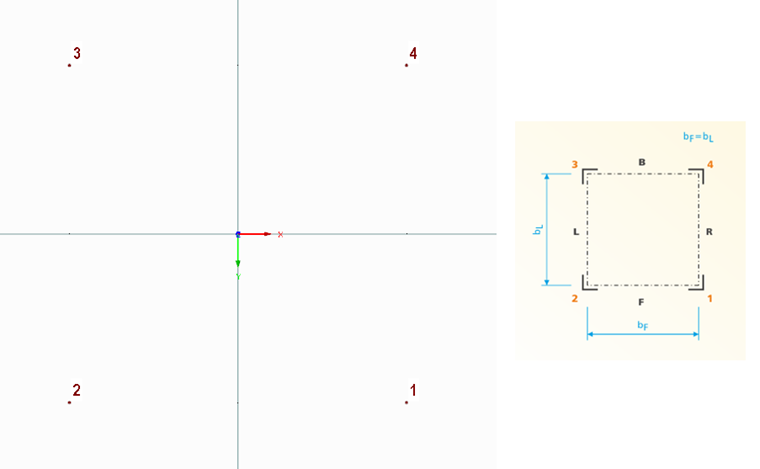

以下技术文章介绍了在附加模块 RF-/TOWER 中为四面塔架创建用户自定义平台的方法。 首先,从一个 3D 类型的空模型开始定义四个节点。 这里节点的编号和位置非常重要。

节点 1 位于正象限,即 X 和 Y 正方向。 后续节点按顺时针方向设置,因此节点 4 位于 Y 负方向,但 X 方向为正。 这四个节点稍后将连接到肢1到4。 尺寸现在不重要,但应该是方形的。

然后,您必须对节点1到4进行参数化,以便在附加模块中根据塔架宽度调整它们。

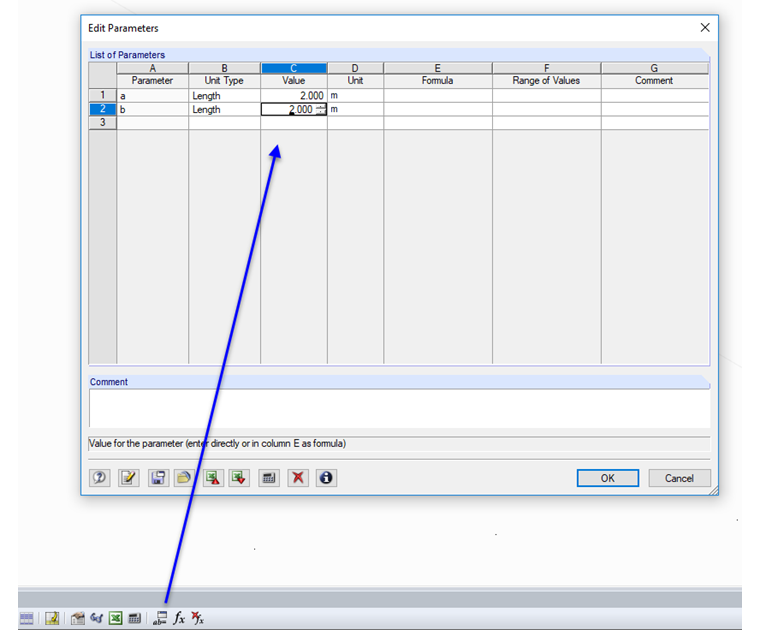

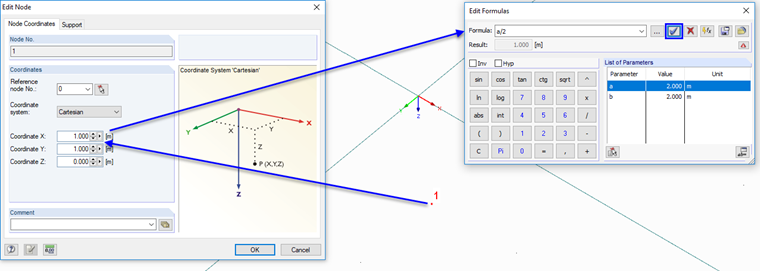

X 方向的宽度作为参数 "a" 定义,Y 方向的宽度作为参数 "b" 定义。

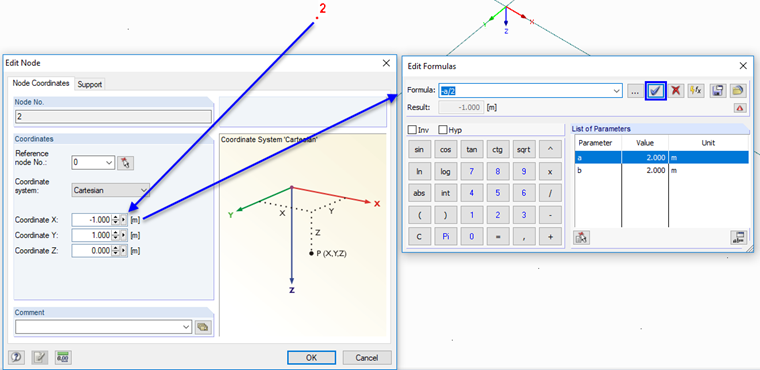

在下文中,节点坐标被分配给参数 +/- a/2 b/2。

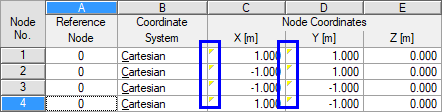

最后,必须对所有四个节点的坐标 X 和 Y 进行参数化。 如果一切正常,所有 X 和 Y 坐标都有一个黄色三角形。

请注意: 现在最好将此模型保存为模板,以供将来的用户自定义平台使用,因为到目前为止步骤都是一样的。 该模板可以节省宝贵的时间。

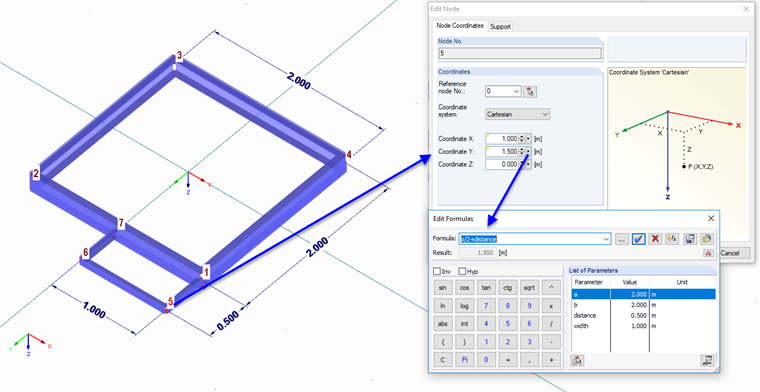

在这个基础上可以设置平台的所有杆件和入口。 并非绝对必要从该点参数化所有节点。 例如可以定义正确的模型尺寸(然后必须以模型尺寸作为参数定义节点1到4),然后以1:1的比例导入平台。 但是,如果您想将平台导入到其他塔架和桅杆上,那么使用一致的参数化也会有所帮助。 节点编号从这里开始不再指定,但遵循一个原则是有意义的。 例如,可以在 F 侧(+Y 方向)定义节点编号 10 到 19,在 L 侧定义节点 20 到 29(-X 方向),等等。 这样可以更容易地分配天线支架,因为可以通过节点编号来分配侧面。

本例中显示的平台已经完全参数化。

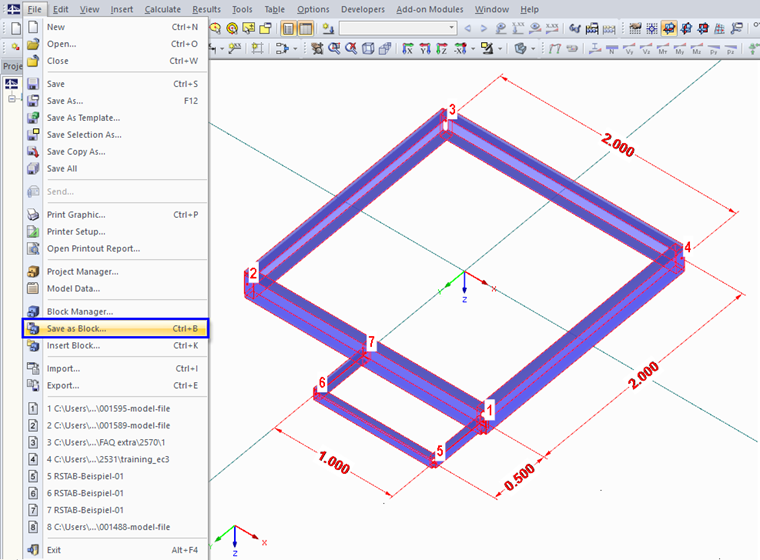

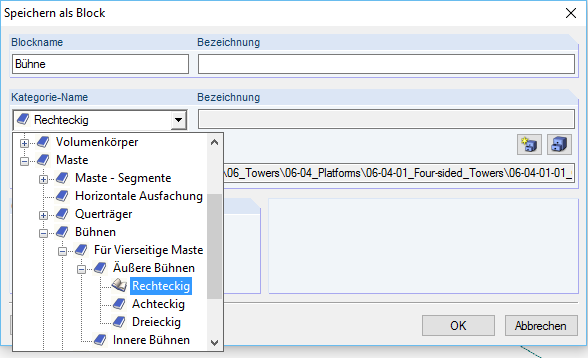

在下一步中,模型作为块保存在 RF-/TOWER 的相应文件夹中。 为此,请选择所有单元并将其保存为块。

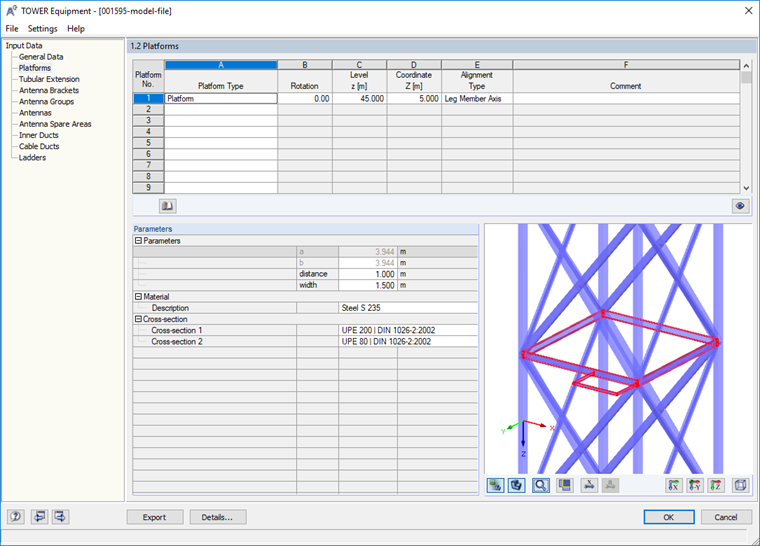

现在可以从 RF-/TOWER Equipment 的库中选择该平台并将其插入到每个四面桅杆或塔架中。
