编辑杆端铰时定义非线性脚手架,描述了一对外管的 M-N 关系图。
内管的弯矩承载力通过图表 M-φ 定义。
连接处的轴向承载力取决于外管的弯矩关系图,并通过 Nux-X图表确定。
对接连接的弯矩荷载...
~ 在所描述的轴力区间内的关系曲线内,外管传递全部弯矩并且连接是刚性的
~ 在所描述的轴力区间内位于关系曲线以上,外管传递与轴力相关的部分弯矩,外伸短管传递其余部分直至达到屈服弯矩。
~ 在所描述的轴力区间外位于关系曲线附近,外管传递与弯矩相关的轴力,并转变为屈服。
编辑杆端铰时定义非线性脚手架,描述了一对外管的 M-N 关系图。
内管的弯矩承载力通过图表 M-φ 定义。
连接处的轴向承载力取决于外管的弯矩关系图,并通过 Nux-X图表确定。
对接连接的弯矩荷载...
~ 在所描述的轴力区间内的关系曲线内,外管传递全部弯矩并且连接是刚性的
~ 在所描述的轴力区间内位于关系曲线以上,外管传递与轴力相关的部分弯矩,外伸短管传递其余部分直至达到屈服弯矩。
~ 在所描述的轴力区间外位于关系曲线附近,外管传递与弯矩相关的轴力,并转变为屈服。
Niemeier 先生负责 RFEM、RSTAB、RWIND Simulation 以及膜结构领域的开发。 他还负责质量保证和客户支持。

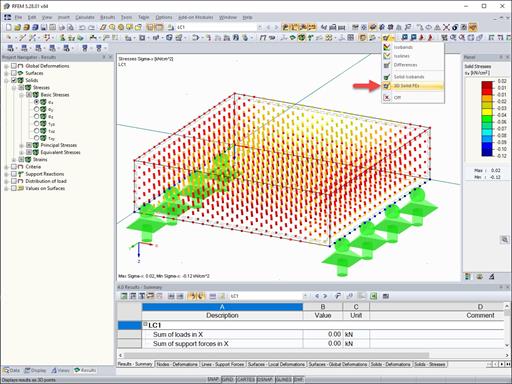

实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。

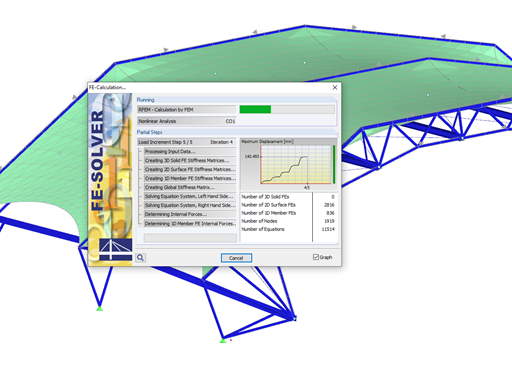

这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。

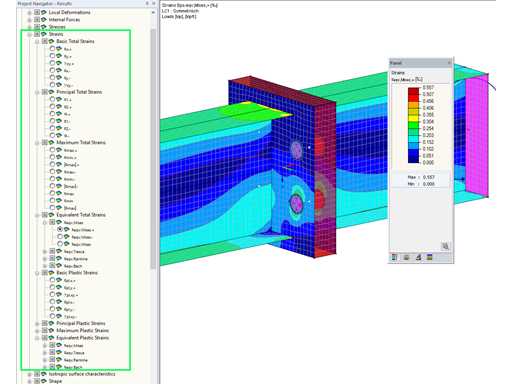

在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。

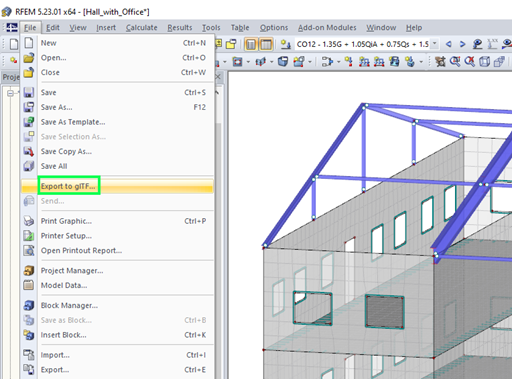

RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
您可以使用 JavaScript 将 3D glTF 模型集成到您的网站中(在德儒巴网站上下载模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
