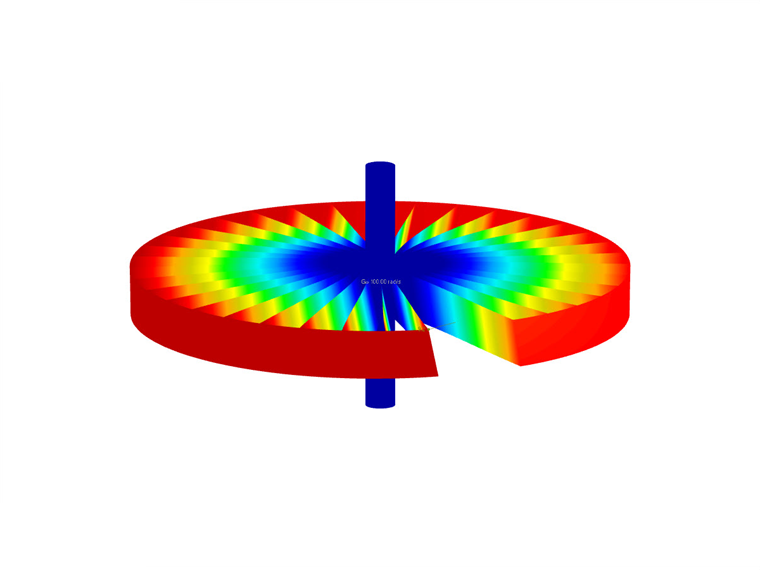

图中的模型是水轮机转子。 除了正常状态下预定义的转数外,我们还要检查叶轮在相同转数下的失效状态。 对于荷载,我们使用“由运动”生成的荷载。 对于失效的叶片,我们通过使用“修改刚度”停用相关面来创建另一个荷载工况。
结果图中显示了不平衡状态下支座反力的计算结果。
图中的模型是水轮机转子。 除了正常状态下预定义的转数外,我们还要检查叶轮在相同转数下的失效状态。 对于荷载,我们使用“由运动”生成的荷载。 对于失效的叶片,我们通过使用“修改刚度”停用相关面来创建另一个荷载工况。
结果图中显示了不平衡状态下支座反力的计算结果。
Günthel 先生为Dlubal 软件客户提供技术支持。
RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
您可以使用 JavaScript 将 3D glTF 模型集成到您的网站中(在德儒巴网站上下载模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
