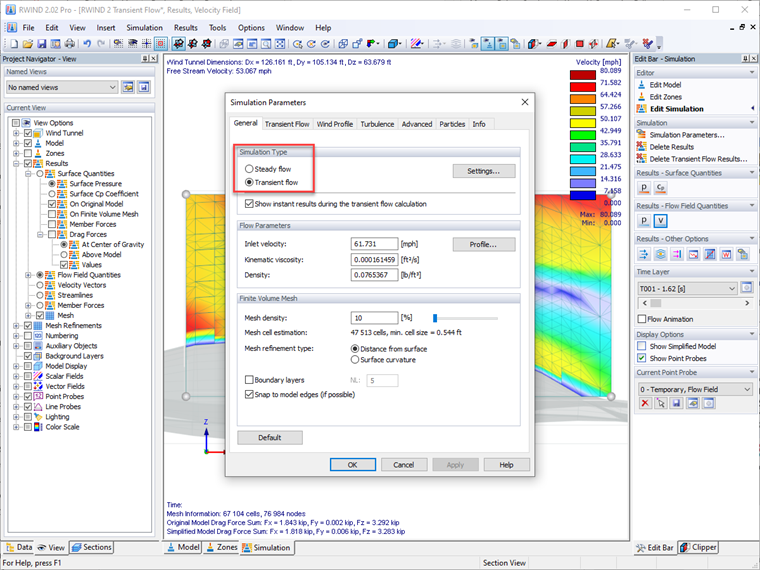

RWIND 2 Basic 与 Pro 选项之间最显着的区别在于模拟类型。 基础版应用了稳态模拟。 Pro 版包含了 Basic 版中的所有功能,还提供了新的选项和功能,包括使用更高级的湍流模型 (Spalart-Allmaras DDES) 进行的瞬态流动模拟。
有关两个版本的完整功能比较列表,请参阅 RWIND 2 在线手册 RWIND Basic 和 RWIND Pro 部分,其链接如下。
RWIND 2 Basic 与 Pro 选项之间最显着的区别在于模拟类型。 基础版应用了稳态模拟。 Pro 版包含了 Basic 版中的所有功能,还提供了新的选项和功能,包括使用更高级的湍流模型 (Spalart-Allmaras DDES) 进行的瞬态流动模拟。
有关两个版本的完整功能比较列表,请参阅 RWIND 2 在线手册 RWIND Basic 和 RWIND Pro 部分,其链接如下。
Amy Heilig 是我们位于费城的美国分公司的 CEO。 她还提供销售和技术支持,并为德儒巴软件面向北美市场的软件开发做出积极贡献。
现在,可以对 RFEM 6 结构模型的各个位置指定风压实测值,这些值经 RWIND 2 处理后,在 RFEM 6 的结构分析中作为风荷载使用。
您可以在下文中了解如何应用这些实验值: 使用 RWIND 2 和 RFEM 6 对风荷载进行静力分析
您知道用于控制网格细化的编辑器吗? 他将对您的工作有很大的帮助! 为什么? 这'很简单 - 它为您提供以下选项:
这些选项有助于为整个模型的网格划分制定一条合适的规则,即使是对具有特殊尺寸的模型也是如此。 使用该编辑器可以有效地定义大型建筑物上的小型模型细节,或者在模型的涂层区域中定义详细的网格划分区域。 你会惊讶的!
RWIND使用数值CFD模型(计算流体动力学)通过数字风洞来模拟物体周围的风流。 仿真过程根据模型周围的流动结果确定作用在模型表面的特定风荷载。
三维体积网格只负责模拟本身。 程序会根据用户输入的控制参数自动进行网格划分, 对于风流计算,RWIND基本版提供了稳态求解器,RWIND专业版提供了不可压缩湍流的瞬态求解器。 由流动结果产生的面压力可以在每个时间步外推到模型上。
