创建反应谱 ASCE 7-22

ASCE 7-22 规范中提供了多种类型的设计反应谱。 In dieser FAQ möchten wir uns auf die folgenden beiden Bemessungsspektren konzentrieren:

• Multi-Period Bemessungsspektrum (11.4.5.1)
• Two-Period Bemessungsspektrum (11.4.5.2)

Das Two-Period Spektrum ist im Programm wie gewohnt hinterlegt. Es kann jedoch aufgrund der verfügbaren Daten aus der Norm lediglich das horizontale Bemessungsspektrum/ MCE_R-Spektrum sowie die kraftbezogene und verschiebungsbezogene Modifikation angeboten werden.

常见问题和解答 (FAQ)

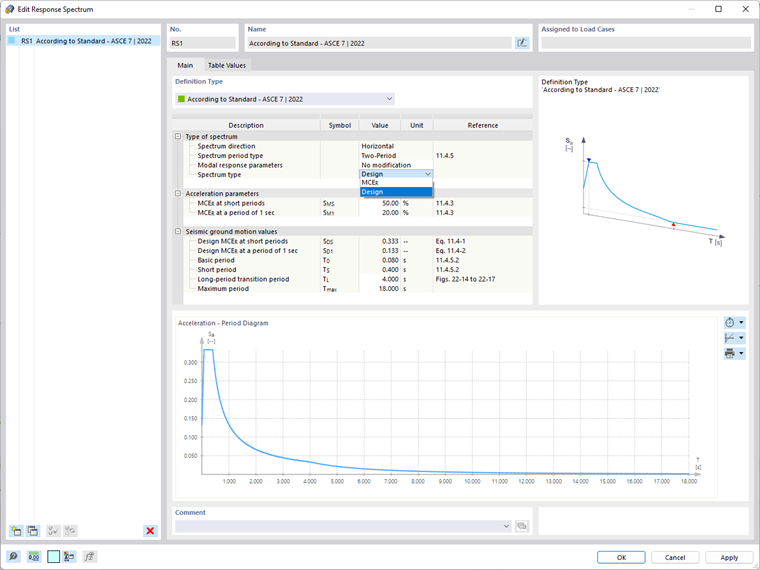

FAQ 005293 | 如何创建按照 ASCE 7-22 的反应谱？

FAQ 005293 | 反应谱 ASCE 7-22 - 两周期

Für das Multi-Period Bemessungsspektrum sind diskrete Zahlenwerte vorgegeben. ASCE 7-22 führt auf, dass diese Werte auf der Seite der USGS Seismic Design Geodatabase abgefragt werden können.

Im derzeitigen Entwicklungsstand gibt es für Sie die Möglichkeit, ein benutzerdefiniertes Antwortspektrum mit g-Faktor (abhängig von der Massenumwandlungskonstante) zu erstellen, um die Daten von z.B. dem ASCE 7 Hazard Tool [1] zu verwenden.

• RFEM 6 在线手册 | 模型 - 基本数据 | 设置和选项

Gehen Sie bitte wie folgt vor:

1. Laden Sie sich die Daten vom Antwortspektrum .csv-Datei von dem entsprechenden Portal herunter
2. Konvertieren Sie die .csv-Datei in 2 Spalten (gegebenenfalls muss hier auf ./ , geachtet werden)
3. Exportieren Sie eine Vorlage aus RFEM 6, um die Formatierung für den Import zu kennen
4. Kopieren Sie die Daten aus der .csv-Datei in die entsprechenden Zeilen der Vorlage (Periode und Beschleunigungen sind ausreichend, Frequenzen lassen Sie leer)
5. Importieren Sie die Excel Daten nach RFEM 6
6. Kontrollieren Sie, dass alle Daten importiert wurden

FAQ 005293 | 创建 CSV

FAQ 005293 | 转换 CSV

FAQ 005293 | 导出反应谱模板

FAQ 005293 | 合并表以导入

FAQ 005293 | 反应谱导入
