杆件刚度修改

如何使用 RFEM 6 和 RSTAB 9 中的系数修改特定杆件的刚度?


回复:

可以使用杆件刚度调整和结构调整来修改杆件刚度。在数据导航器中的“杆件类型”下可以找到杆件刚度调整。 Im entsprechenden Dialogfenster kann hier bei Bedarf eine Liste von verschiedenen Modifizierungen angelegt werden. Unter "Modifizierungstyp" können Teilsteifigkeiten und Gewicht modifiziert werden, siehe Bild 1.

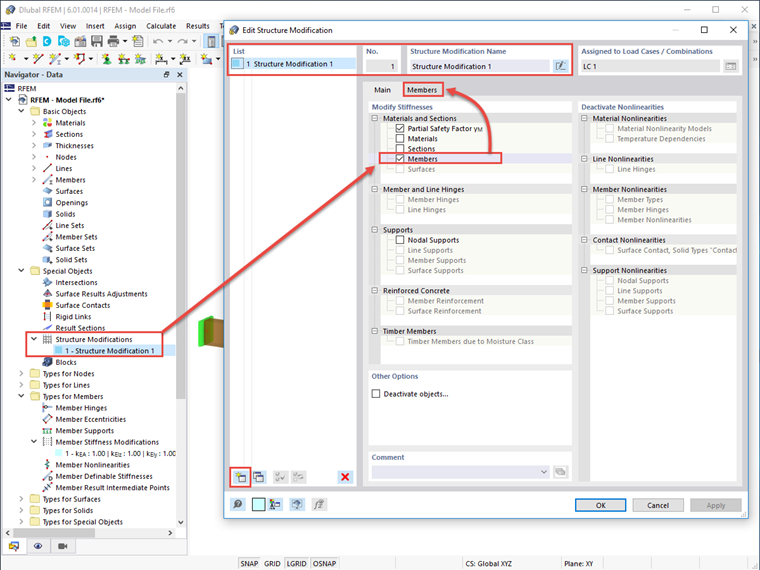

Im nächsten Schritt ist auch über den Daten-Navigator unter "Spezielle Objekte" eine Strukturmodifikation anzulegen. Innerhalb dieser ist im Register "Basis" die Option "Stäbe" zu aktivieren, sodass das Register "Stäbe" aktiv wird, siehe Bild 2.

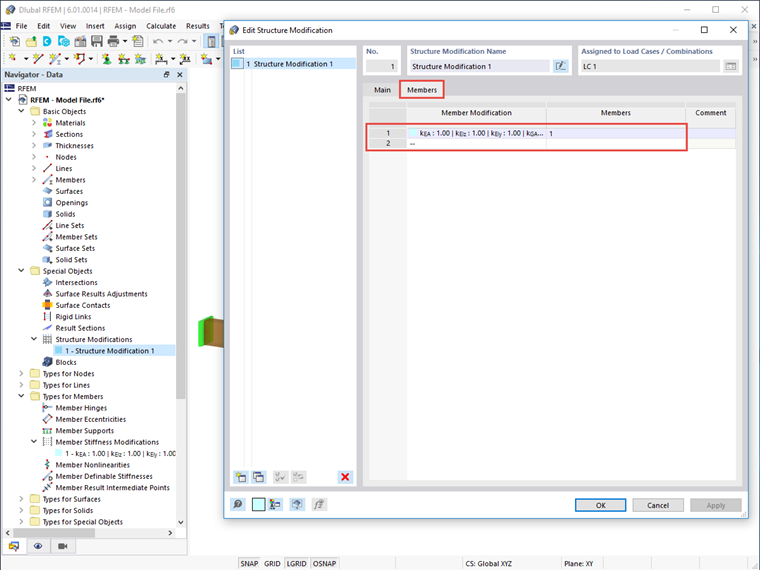

Im Register "Stäbe" ist dann die entsprechende Stabsteifigkeitsmodifizierung inklusive der jeweiligen Stäbe auszuwählen, siehe Bild 3. Natürlich kann auch hier über das Dropdown-Menü eine neue Stabsteifigkeitsmodifizierung direkt angelegt werden.

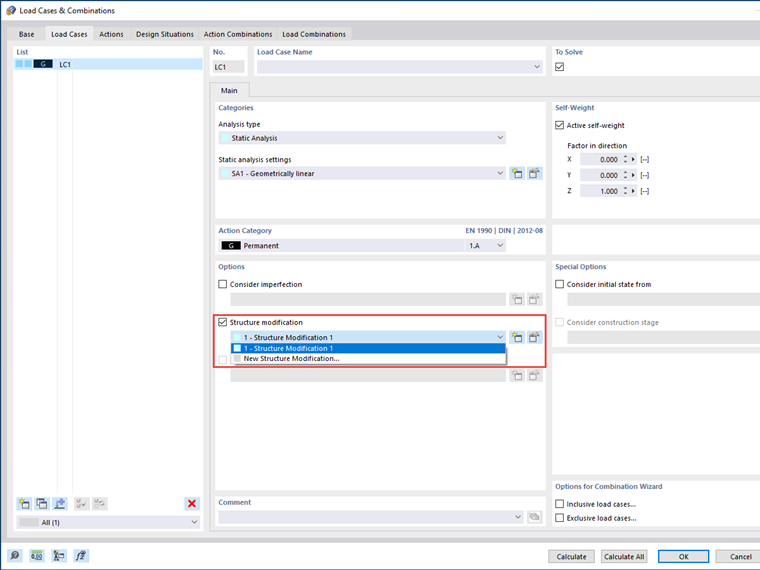

Im letzten Schritt ist im Dialogfenster "Lastfälle und Kombinationen" im entsprechenden Lastfall oder der entsprechenden Lastkombination die gewünschte Strukturmodifikation zu aktivieren, siehe Bild 4. Wiederum kann auch von hier direkt eine neue Strukturmodifikation erstellt werden.
