板墙连接线铰

我想将砌体墙连接到钢筋混凝土板上。 Wie erzeuge ich das Liniengelenk am besten?


回复:

使用砌体设计模块,可以自动确定墙体和楼板之间的连接刚度。 Die Diagramme wurden im Rahmen des Forschungsprojekts DDmaS - "Digitizing the design of masonry structures" ermittelt und sind abgeleitet aus der Norm.

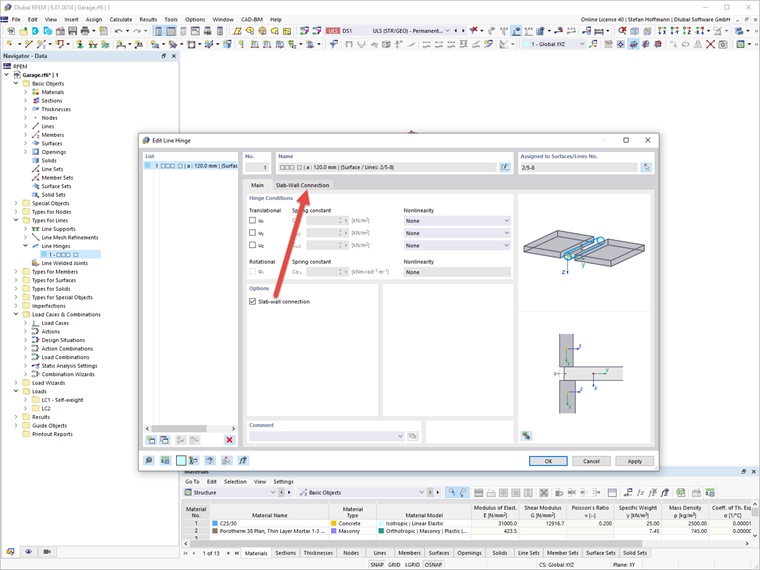

Definieren Sie ein Liniengelenk an der Verbindungslinie der beiden Flächen und aktivieren Sie Decke-Wand-Verbindung.

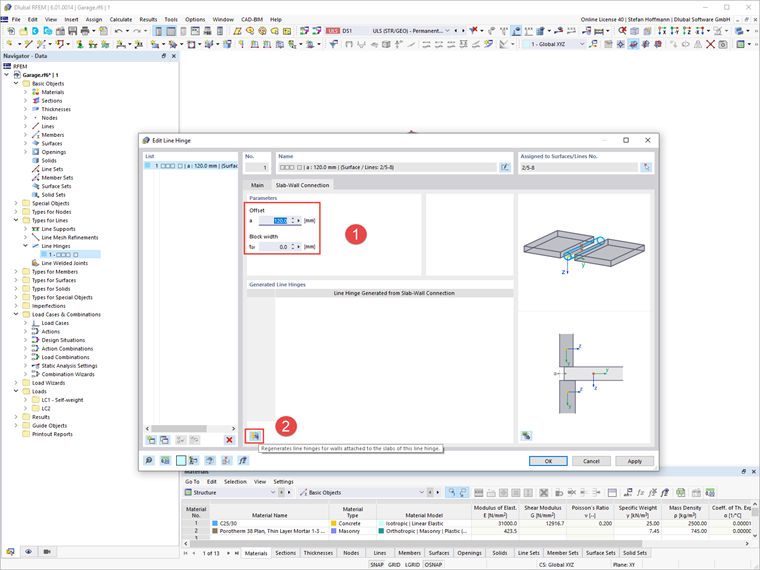

Im Register Decke-Wand-Verbindung können Sie nun Ihre Parameter eingeben. Klicken Sie danach die Schaltfläche Regenerieren [...].

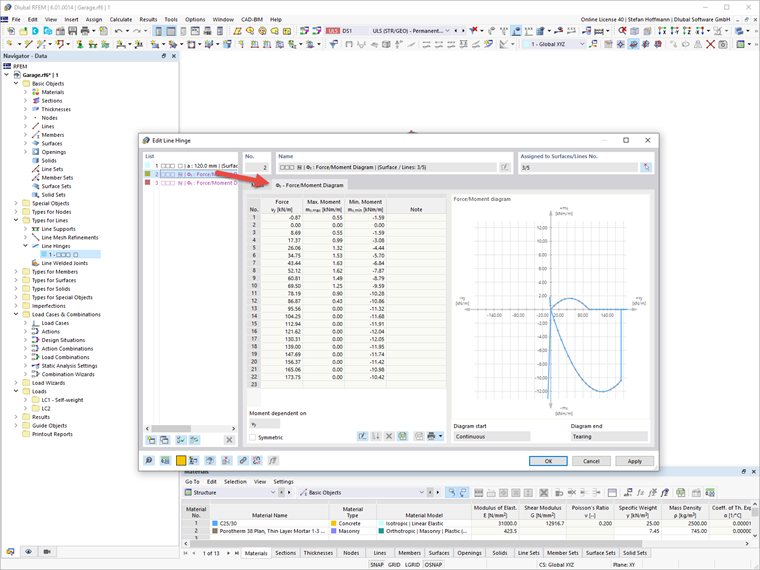

Sie können sich die ermittelten Diagramme im Anschluss ansehen.
