问题
为什么基本钢筋选择越大,钢筋混凝土楼板的挠度有时越大?
回复:
该效应来自 RF-CONCRETE Surfaces 中非线性变形分析中的收缩应用程序。 收缩被认为是长度上的变化或在荷载作用下引起的缩短。

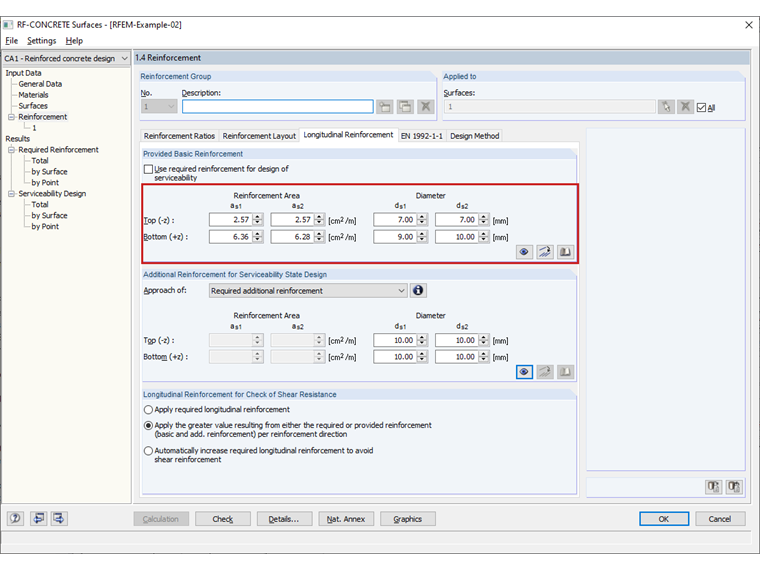

由于该配筋可以防止收缩,例如在顶部设置 2.57 cm²/m 和在底部设置 5.24 cm²/m 的不对称钢筋,并且由于钢芯尺寸较小,可以减少顶部的截面。 除了实际变形外,还会产生一个附加的曲率(底面更长)。
如果顶部和底部的钢截面之间的差异变得更大(例如顶部的 2.57 cm²/m,底部的 10.47 cm²/m),那么这个附加的曲率也会变得更大。
您可以在文件中创建其他设计工况,例如分析对称钢筋或停用收缩作为测试。
有关在非线性变形分析中应用收缩的更多信息,请参见我们主页上的技术文章 001574 。
