问题
附加模块 RF‑CONCRETE Columns 无法确定足够的配筋。 然而,柱子可以通过比较计算很容易地设计。 你能帮帮我们吗?
回复:

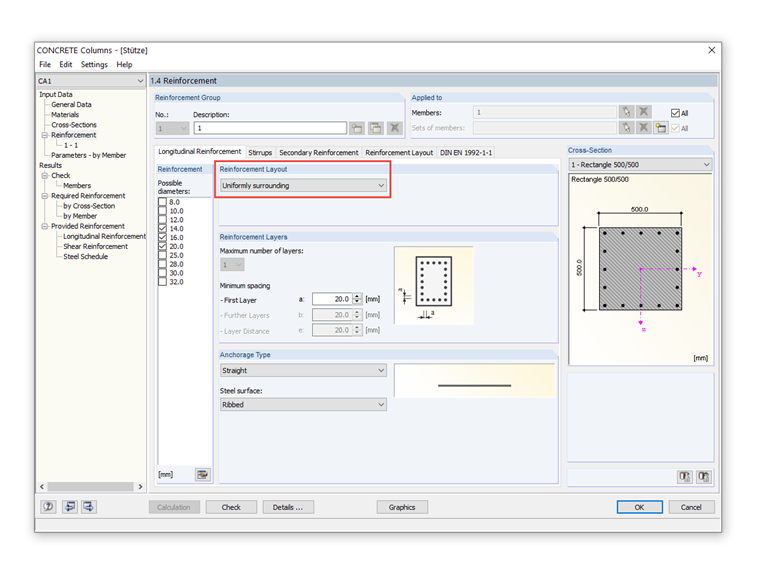

首先,在窗口 1.4 的钢筋选项卡中将钢筋布置设置为“均匀包围”。

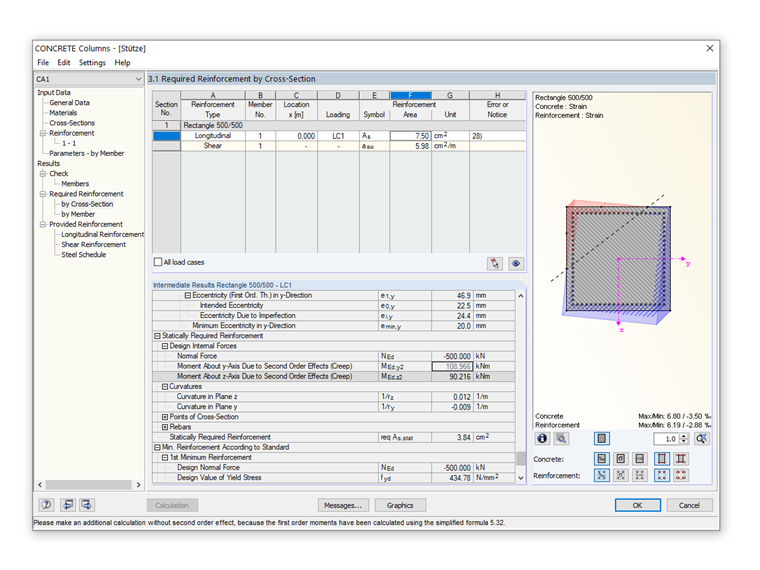

然后,打开其中一个结果窗口,将 RF‑CONCRETE Columns 的结果与比较计算的结果进行比较(例如 3.1 截面要求的钢筋)。 在那里您可以检查计算有偏差或结果存在严重差异的位置。
首先要检查的是根据二阶分析计算内力。 这些内力最终用于截面设计,并且可能导致不同的配筋量。
通过该程序,您可以逐步比较计算结果,并在必要时确定不同的计算方法。
此外,还应在对比计算中检查以哪种方式进行稳定性分析。 RF‑CONCRETE Columns 根据 EN 1992‑1‑1 使用名义曲率法设计柱子。 如果与一般非线性计算进行比较计算,则可能得出的结果不同,可以将其与计算方法相关联。
此外,对于长细比 λ ≤ 70 的建筑,通常对柱子用名义曲率法也能得到较好的计算结果。 然而,在细长较大的情况下,该方法相对快速地变得无效。
您有什么问题想问的吗?
