我正在设计一个有变截面的框架（停靠截面）。 STAHL EC 3 stuft die Voute in die Querschnittsklasse 3 ein. Entsprechend werden die elastischen Tragfähigkeiten berücksichtigt, was sehr ungünstig ist. Laut Norm sollte die Voute in QKL 1 kategorisiert werden und damit auch die plastische Reserve nutzbar sein.

Q: 我正在设计一个有变截面的框架（停靠截面）。 STAHL EC 3 stuft die Voute in die Querschnittsklasse 3 ein. Entsprechend werden die elastischen Tragfähigkeiten berücksichtigt, was sehr ungünstig ist. Laut Norm sollte die Voute in QKL 1 kategorisiert werden und damit auch die plastische Reserve nutzbar sein.

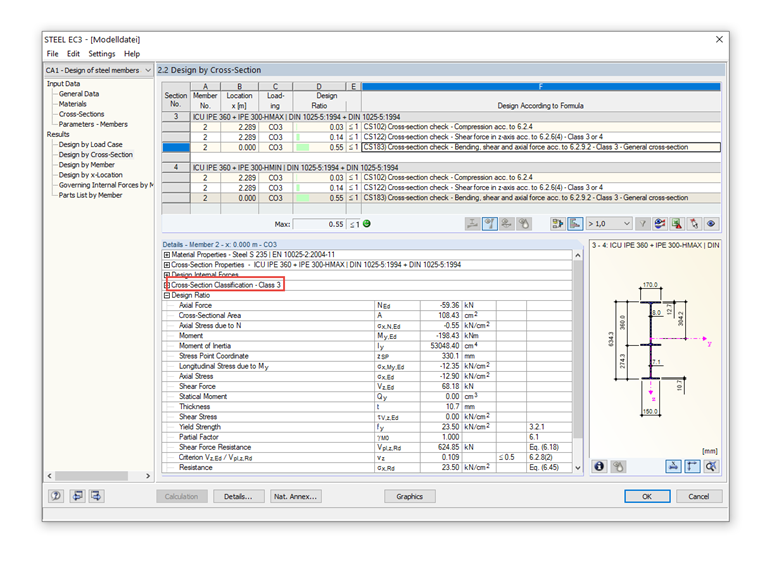

塑性设计需要已知的相关条件 Diese stellt EN 1993-1-1 nur für Standardquerschnitte (I-Profile, RRO, QRO etc.) bereit. Querschnitts- und Stabilitätsnachweise für allgemeine Querschnitte (wie der von Ihnen verwendete ICU-Querschnitt) sind daher nur elastisch möglich.Eine plastische Bemessung allgemeiner Querschnitte ist mit der Modulerweiterung STAHL Plastizität möglich (Bild 1). Diese Modulerweiterung wird auch in dem verlinkten Webinar vorgestellt.

Question

我正在设计一个有变截面的框架（停靠截面）。 STAHL EC 3 stuft die Voute in die Querschnittsklasse 3 ein. Entsprechend werden die elastischen Tragf&#228;higkeiten ber&#252;cksichtigt, was sehr ung&#252;nstig ist. Laut Norm sollte die Voute in QKL 1 kategorisiert werden und damit auch die plastische Reserve nutzbar sein.

Accepted Answer

塑性设计需要已知的相关条件 Diese stellt EN 1993-1-1 nur f&#252;r Standardquerschnitte (I-Profile, RRO, QRO etc.) bereit. Querschnitts- und Stabilit&#228;tsnachweise f&#252;r allgemeine Querschnitte (wie der von Ihnen verwendete ICU-Querschnitt) sind daher nur elastisch m&#246;glich.Eine plastische Bemessung allgemeiner Querschnitte ist mit der Modulerweiterung STAHL Plastizit&#228;t m&#246;glich (Bild 1). Diese Modulerweiterung wird auch in dem verlinkten Webinar vorgestellt.

一般截面塑性设计
