我在 RFEM 中对一个面上的两个节点进行了建模。 Dans les résultats, le déplacement à ces deux nœuds ne s'affiche pas. Comment puis-je l'avoir ?

Q: 我在 RFEM 中对一个面上的两个节点进行了建模。 Dans les résultats, le déplacement à ces deux nœuds ne s'affiche pas. Comment puis-je l'avoir ?

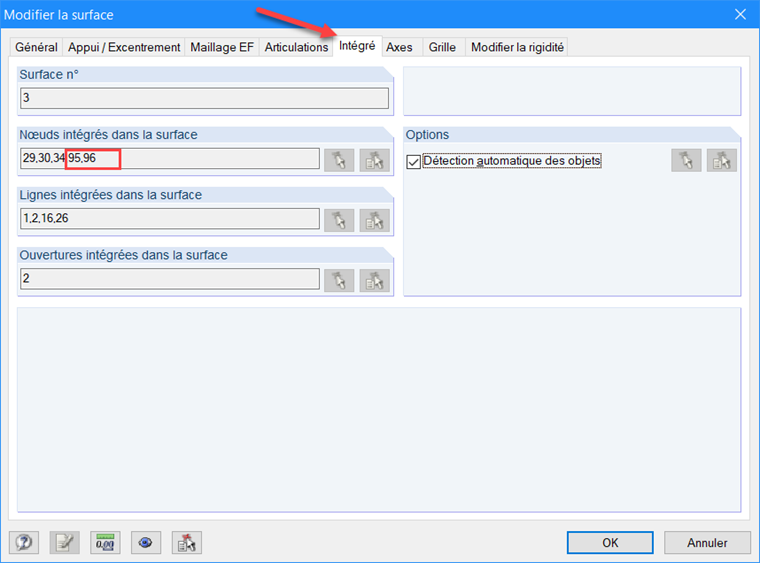

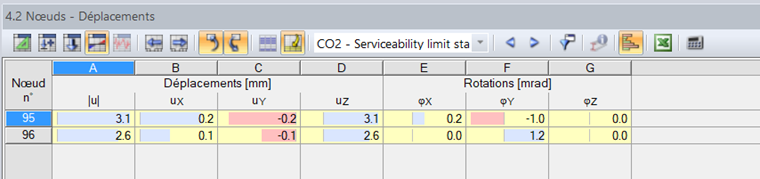

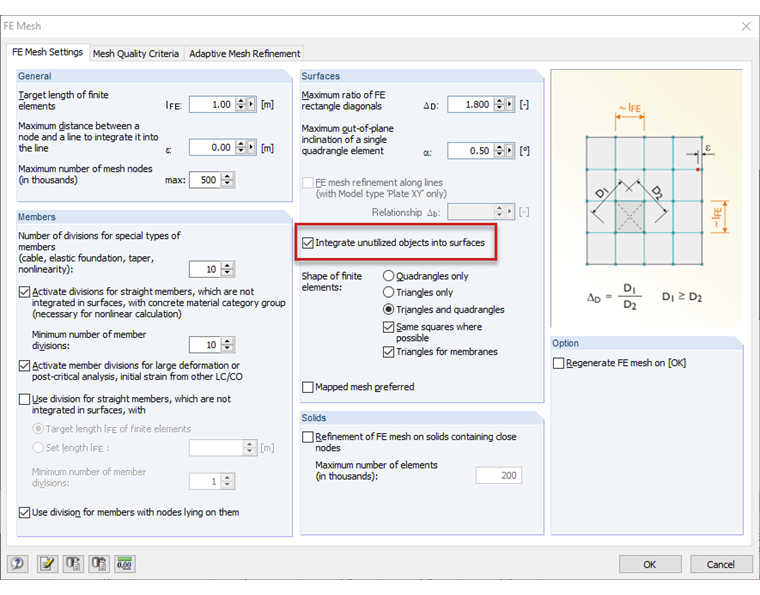

在创建要显示位移的两个节点后，应确保它们属于面。 Ces deux nœuds n'étant pas associés à une ligne, il faut bien qu'ils soient intégrés dans le maillage pour être considérer dans le calcul aux éléments finis.Pour intégrer ces objets non utilisés dans le maillage, il faut cliquer sur le menu Calculer → Paramètres du maillage EF pour ouvrir la boîte de dialogue Maillage EF. Dans celle-ci, vous cochez la case Intégrer des objets non utilisés dans les surfaces.Lorsque le calcul est effectué, vous pouvez afficher le déplacement de ces nœuds dans le tableau 4.2 Nœuds - Déplacements.

Question

我在 RFEM 中对一个面上的两个节点进行了建模。 Dans les r&#233;sultats, le d&#233;placement &#224; ces deux nœuds ne s'affiche pas. Comment puis-je l'avoir ?

Accepted Answer

在创建要显示位移的两个节点后，应确保它们属于面。            Ces deux nœuds n'&#233;tant pas associ&#233;s &#224; une ligne, il faut bien qu'ils soient int&#233;gr&#233;s dans le maillage pour &#234;tre consid&#233;rer dans le calcul aux &#233;l&#233;ments finis.Pour int&#233;grer ces objets non utilis&#233;s dans le maillage, il faut cliquer sur le menu Calculer → Param&#232;tres du maillage EF pour ouvrir la bo&#238;te de dialogue Maillage EF. Dans celle-ci, vous cochez la case Int&#233;grer des objets non utilis&#233;s dans les surfaces.Lorsque le calcul est effectu&#233;, vous pouvez afficher le d&#233;placement de ces nœuds dans le tableau 4.2 Nœuds - D&#233;placements.

Affichage des déplacements des nœuds non associés à des lignes dans RFEM

我在 RFEM 中对一个面上的两个节点进行了建模。 Dans les résultats, le déplacement à ces deux nœuds ne s'affiche pas. Comment puis-je l'avoir ?
