在 RWIND Simulation 中确定面结果的系数 C_p

Q: 如何在 RWIND Simulation 中确定面结果的 Cp系数？

“Cp系数”面结果是将计算得出的风压使用模型上部边缘未扰动入流的动压 q(H) 进行归一化。 Dabei werden die Cp-Koeffizienten bzw. Winddruckbeiwerte individuell an jeder Stelle der Oberfläche ermittelt. Positive Werte entsprechen hier einer Druckbelastung hin und negative Werte einer Sogbelastung weg von der Oberfläche.Der Winddruck aus der ungestörten Anströmung ermittelt sich über das Windprofil am Eingang des Windkanals in der Höhe H. Die Höhe H wird hierbei automatisch über die höchste verfügbare Modellkante ermittelt.

如何在 RWIND Simulation 中确定面结果的 C_p系数？

回复:

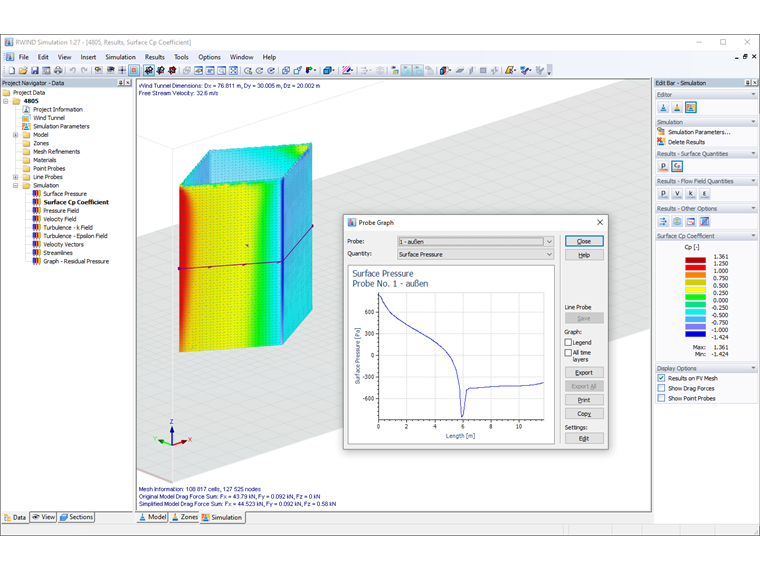

“C_p系数”面结果是将计算得出的风压使用模型上部边缘未扰动入流的动压 q(H) 进行归一化。

常见问题和解答 (FAQ)

常见问题解答 004805 | 在 RWIND Simulation 中如何确定面结果的 Cp 系数？

cp 系数

Dabei werden die C_p-Koeffizienten bzw. Winddruckbeiwerte individuell an jeder Stelle der Oberfläche ermittelt. Positive Werte entsprechen hier einer Druckbelastung hin und negative Werte einer Sogbelastung weg von der Oberfläche.

c_{p} = \frac{p}{q (H)}

p	Winddruck
q(H)	Dynamischer Druck der ungestörten Anströmung in der Höhe H
H	Dachhöhe

风压系数

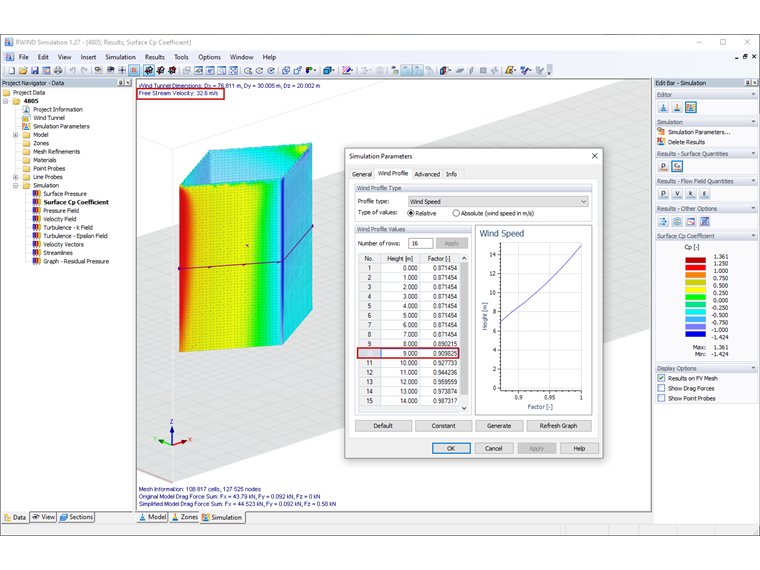

Der Winddruck aus der ungestörten Anströmung ermittelt sich über das Windprofil am Eingang des Windkanals in der Höhe H. Die Höhe H wird hierbei automatisch über die höchste verfügbare Modellkante ermittelt.
