原则上,使用 RF‑FORM‑FINDING 的计算与未使用该附加模块时的计算要求相同,因此应检查一般不稳定性准则(见“链接”)。

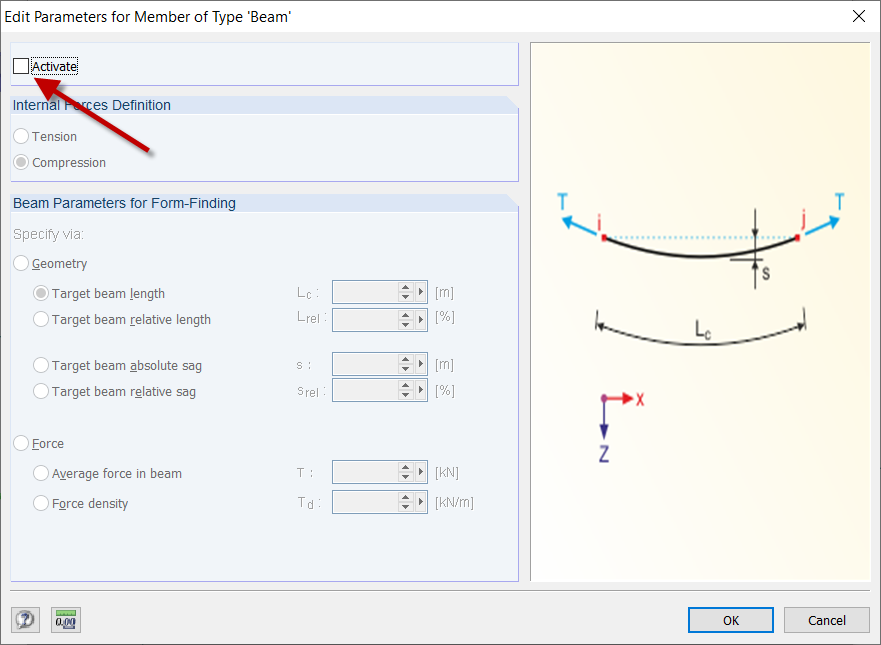

然而,RF‑FORM‑FINDING 经常出现问题,因为已经为太多单元激活找形过程。 因此,您应该检查是否激活了正确的(必要)单元(见图 01)。

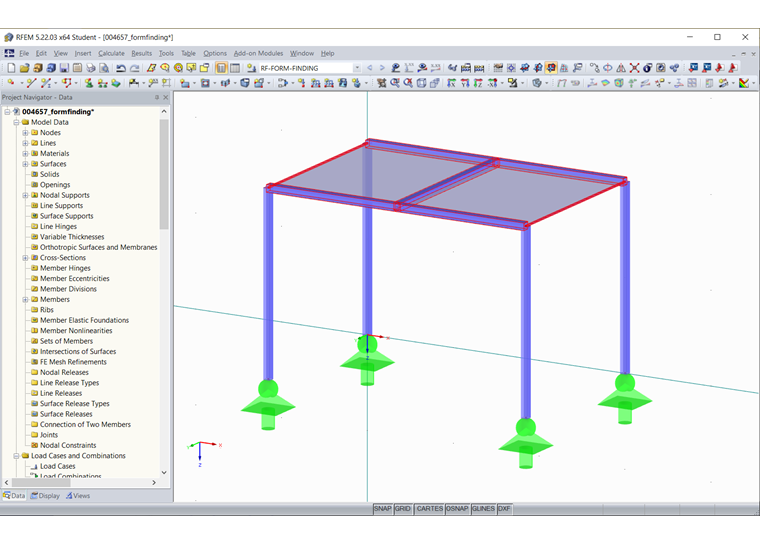

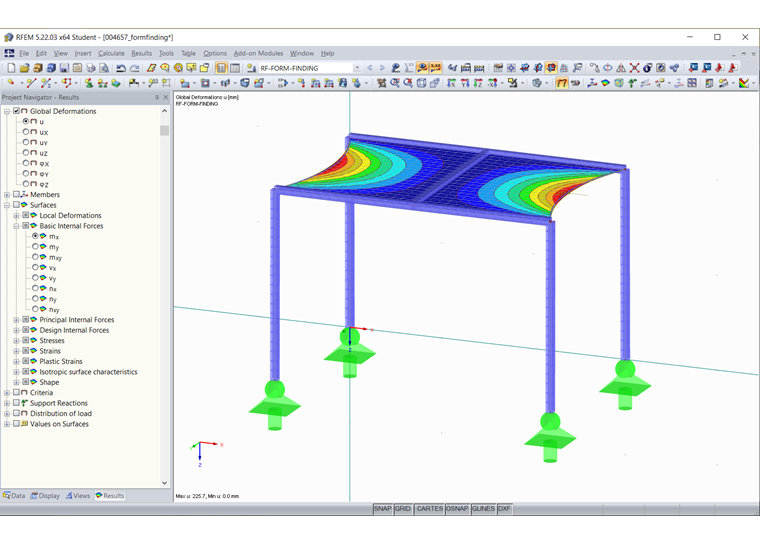

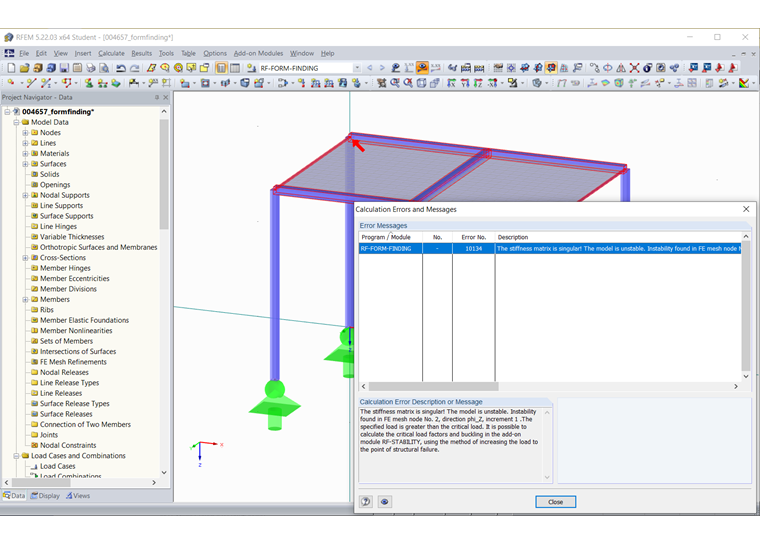

在下面图 02 的例子中,所有水平杆件都激活了找形功能。 这会导致出现错误“刚度矩阵是奇异的!” (见图 03)。 如果取消激活梁,则计算成功 (见图 04)。
