当根据临界周长的剪力确定冲切荷载时,使用连续的周长。

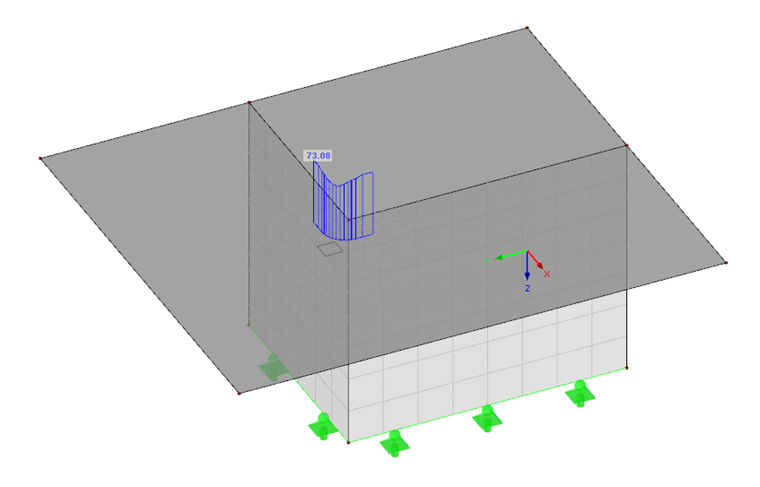

如果在确定冲切荷载时使用断续周长,则荷载分量(沿断续长度)可能不考虑。 例如,您只在 RF‑PUNCH Pro 中定义了洞口,而在 RFEM 模型中却没有。 在 RFEM 模型中剪力通过使用连续截面产生。 如果忽略该分量,则确定的冲切荷载太小。
因此,在 RF-PUNCH Pro 中根据临界周长内的剪力确定冲切荷载时始终使用间歇控制周长。
在设计过程中(在阻力侧)再次考虑洞口,并相应地减少周边截面。
当根据临界周长的剪力确定冲切荷载时,使用连续的周长。
如果在确定冲切荷载时使用断续周长,则荷载分量(沿断续长度)可能不考虑。 例如,您只在 RF‑PUNCH Pro 中定义了洞口,而在 RFEM 模型中却没有。 在 RFEM 模型中剪力通过使用连续截面产生。 如果忽略该分量,则确定的冲切荷载太小。
因此,在 RF-PUNCH Pro 中根据临界周长内的剪力确定冲切荷载时始终使用间歇控制周长。
在设计过程中(在阻力侧)再次考虑洞口,并相应地减少周边截面。
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
