问题
对具有中间节点的柱子进行划分后,在附加模块 RF‑/CONCRETE Columns 中的结果与划分之前的结果不同。 原因可能是什么?
回复:

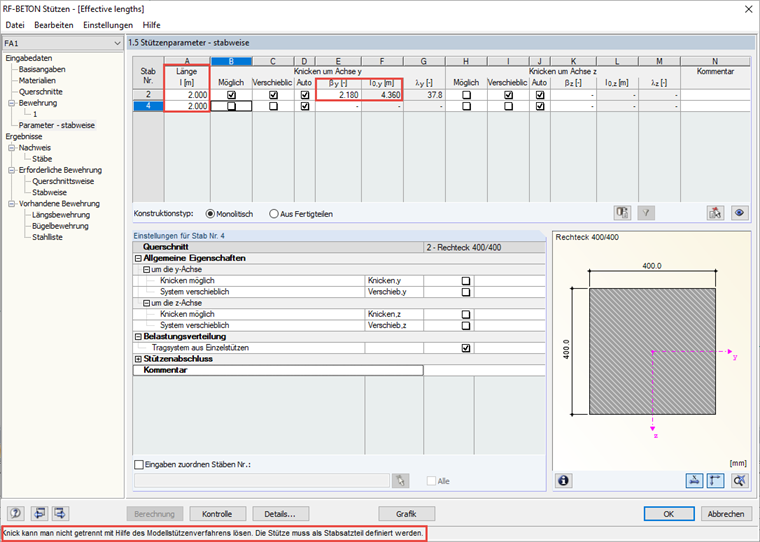

得出不同结果的原因可能是稳定性分析的有效长度设置不同。 这些都是根据默认设置在附加模块 RF‑/CONCRETE Columns 中自动确定的。 但是,该方法不适用于分裂的杆件,因此不进行稳定性分析(出现相应的警告信息)。

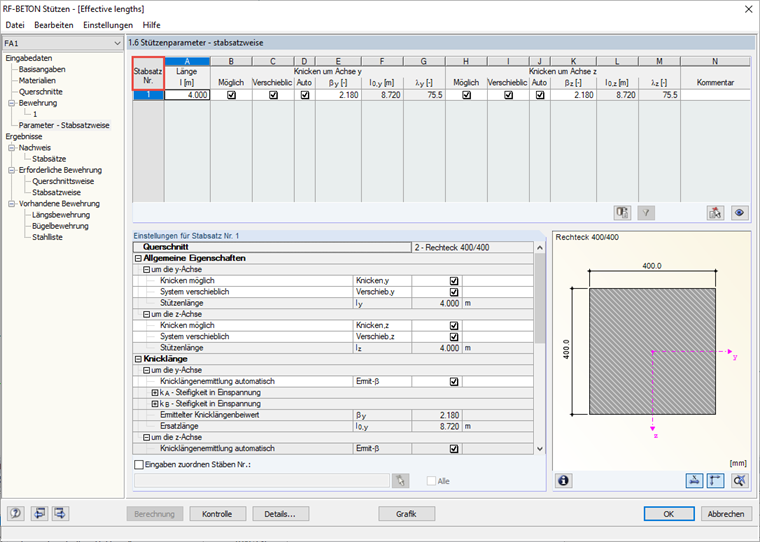

如果手动输入有效长度,则这只适用于单个杆件。 为了对柱子作为整个结构构件进行正确的稳定性分析,必须将其定义为一组杆件。
