问题
我已经在 RF‑CONCRETE Members 中激活了最小纵向钢筋。 这是否会显示在顶部或底部所需钢筋的图形显示中?
回复:

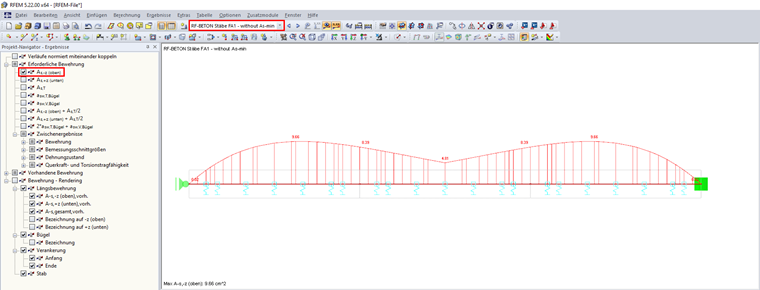

如果根据规范激活纵向钢筋计算,那么在显示所需钢筋时将考虑所需的钢筋含量。下图所示为所需钢筋的分布图,未设置规范中规定的最小纵向钢筋。

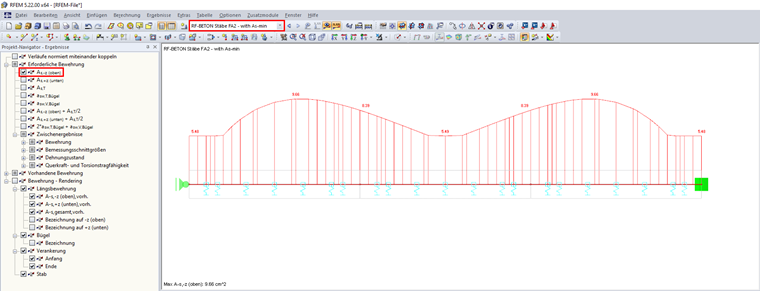

相比之下,纵向最小配筋 As,req,-z(top)的分布为:

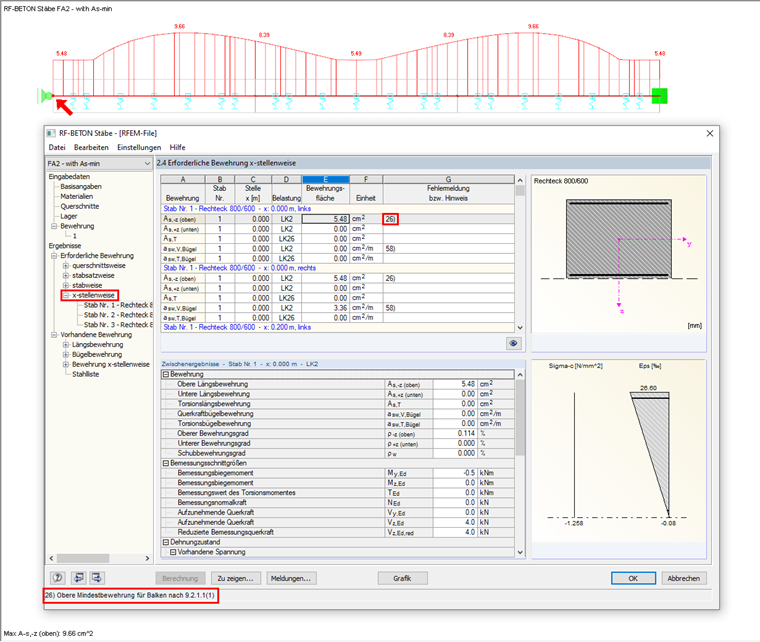

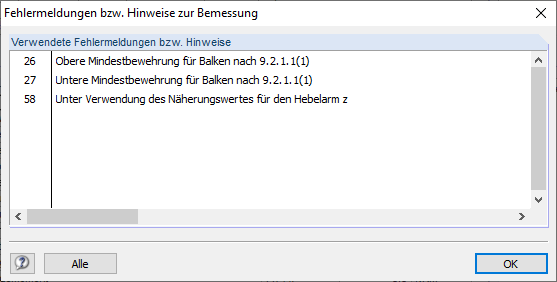

在结果窗口“2.4 按 x 位置要求配筋”中,可以看到在设计杆件的每个 x 位置处都需要配筋。 如果规范中以最小纵向钢筋为主导,则在注释 26) 或 27) 中说明。
在最小纵向钢筋不起作用的位置,只显示静力所需的纵向钢筋。 在这种情况下没有注释 26) 和 27)。
