问题
在RF-CONCRETE Surfaces中计算中得出的中间值或设计详细信息是否也可以图形显示?
回复:

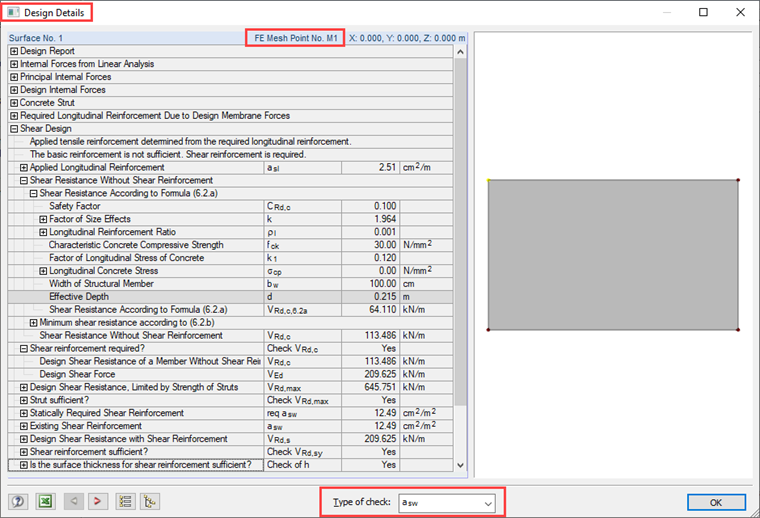

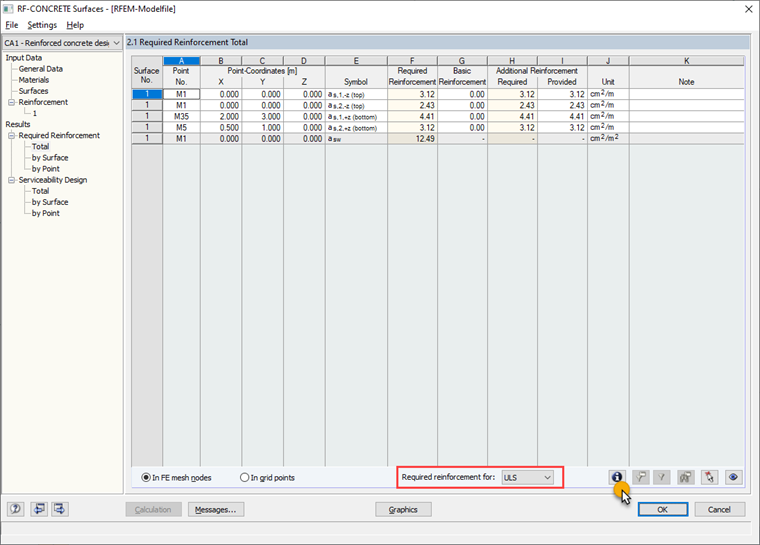

没有,很遗憾不可能。由计算得出的中间值(例如剪力设计时使用的有效高度d)在打开“设计详细信息”对话框时仅适用于所选的有限元节点或栅格点。 但是不是所有设计网格面的有限元网格节点一样。
因此,这些中间值不能用于在模型上的图形显示,而只能用于在设计细节下方的表格。
您有什么问题想问的吗?
