我已经建模了一个连续梁。 Eines der Auflager soll erst ab einer Verformung von 10 mm wirken. Wie kann man so eine Nichtlinearität einstellen?

Question

我已经建模了一个连续梁。 Eines der Auflager soll erst ab einer Verformung von 10 mm wirken. Wie kann man so eine Nichtlinearit&#228;t einstellen?

Accepted Answer

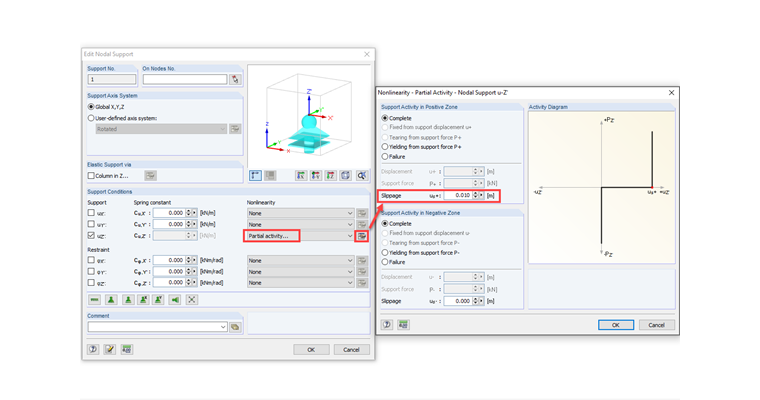

这种情况下我们建议使用滑移点的定义。 Dazu ist im Dialogfenster "Knotenlager bearbeiten" unter "Nichtlinearität" die teilweise Wirkung einzustellen. Im Dialogfenster "Nichtlinearität - Teilweise Wirkung" kann nun im entsprechenden Bereich ein Schlupf definiert werden. Zur Kontrolle dient hier das nebenstehende Diagramm, siehe Bild 1.
