问题
找形后,将变形后的形状导出到DXF文件中,发现DXF文件的结果与RFEM不符。 为什么?
回复:

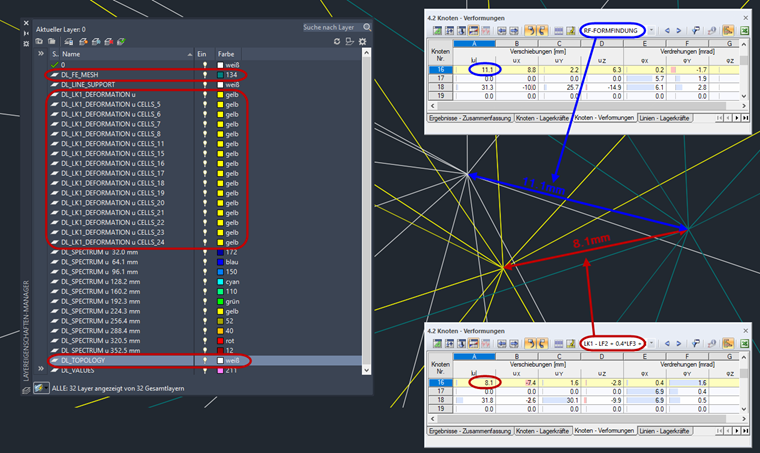

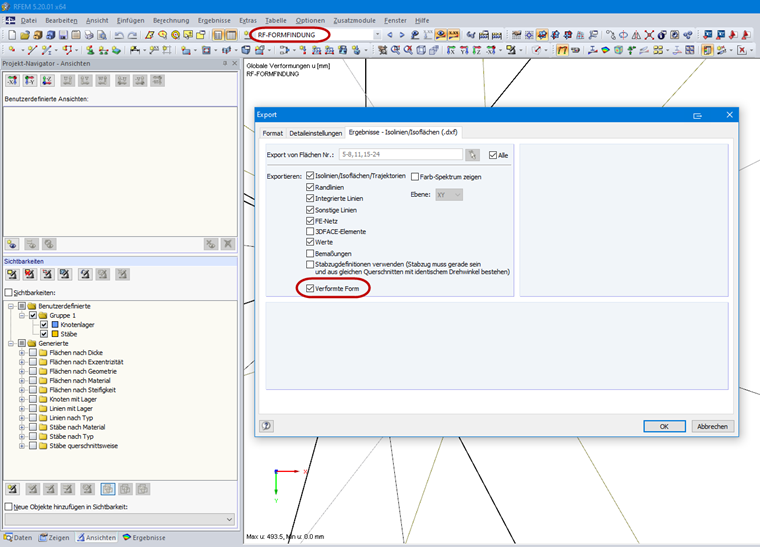

荷载工况和荷载组合的变形始终参照变形的找形形状,即移动后的有限元网格。 在这种情况下,结果保存在“DL_LK_DEFORMATION u”层中。 “DL_FE_MESH”层显示找形的结果。 初始结构位于“DL_TOPOLOGY”层中。如果在荷载工况“找形”激活时生成 DXF 文件(见图 02),即不通过荷载工况或荷载组合生成,则初始结构的变形位于“DL_FE_MESH”层中. 但是,这仅适用于面。 “DL_LK_DEFORMATION u”层的变形在这种情况下并不重要,应该隐藏。
如果结构仅由杆件/索组成,则不能通过激活的“找形”荷载工况导出任何形状。 目前,这只适用于面。 为了无论如何都导出找到的杆件形状,请创建一个空的荷载工况,进行计算,然后导出该荷载工况的结果。 然后在“DL_LF_DEFORMATION u”层中找到该形状。

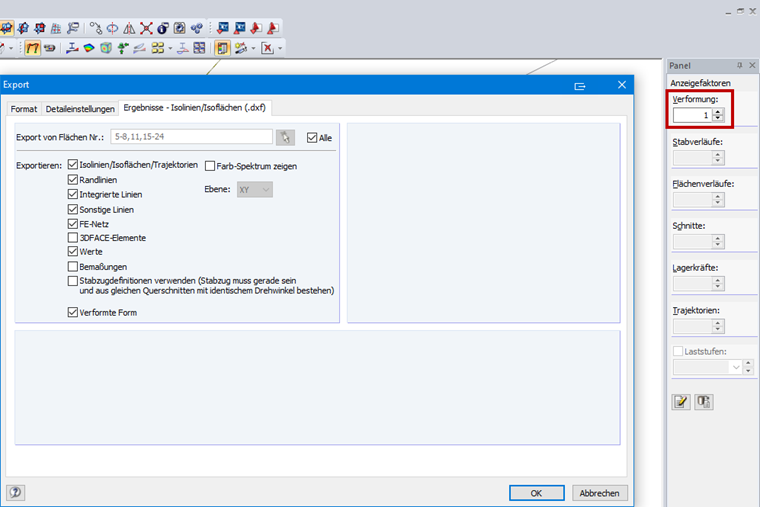

基本上,在导出变形结构时,显示系数应设置为“1”(见图 03)。 定义较大或较小的系数也会影响 DXF 文件中的结果。
您有什么问题想问的吗?
