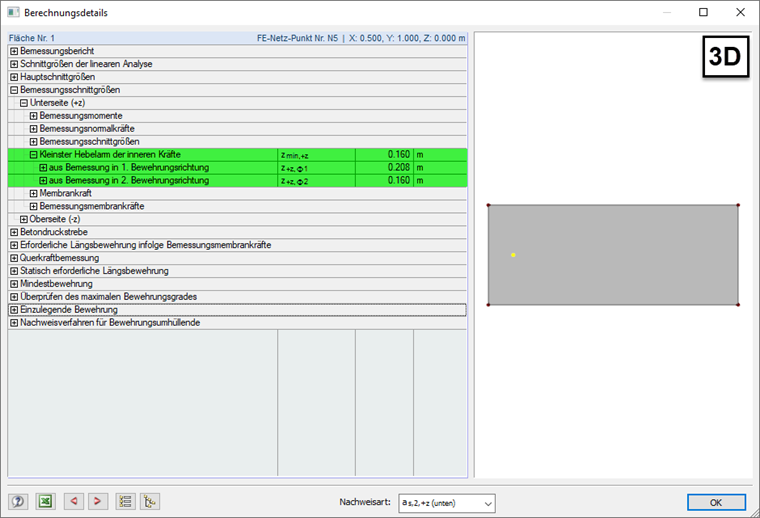

考虑 3D 设计 - 壳
在 3D 结构中设计时,单元被视为壳体。 在这里作用的弯矩和轴力将被转换为膜结构设计力。 然后使用这些膜设计力来确定所需的配筋。 对于弯矩和轴力的转换,从两个钢筋方向施加较小的杠杆臂。 因此,在两个方向上只假设一个调节臂。

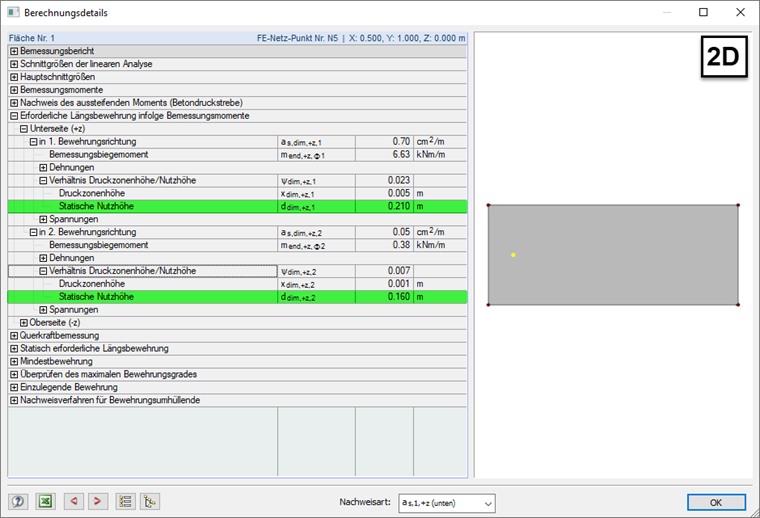

二维设计考虑事项 - 板
在二维结构设计的情况下,面单元被视为板。 只有在方向上相应的杠杆臂的弯矩才起作用。 因此,每个方向都应该有其相应的杠杆臂。
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
