问题
在墙角设计的情况下,RF‑PUNCH Pro中的冲切荷载是否取自线支座的支座力? 哪些长度对支座力的作用起决定性作用?
回复:

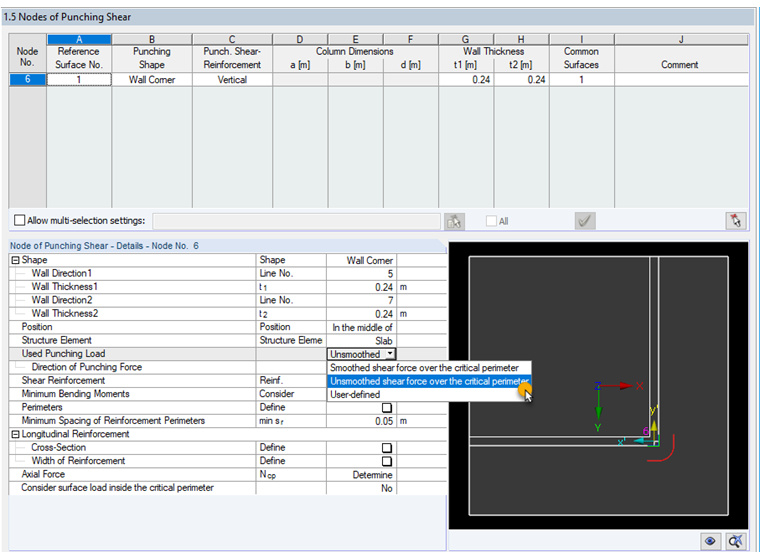

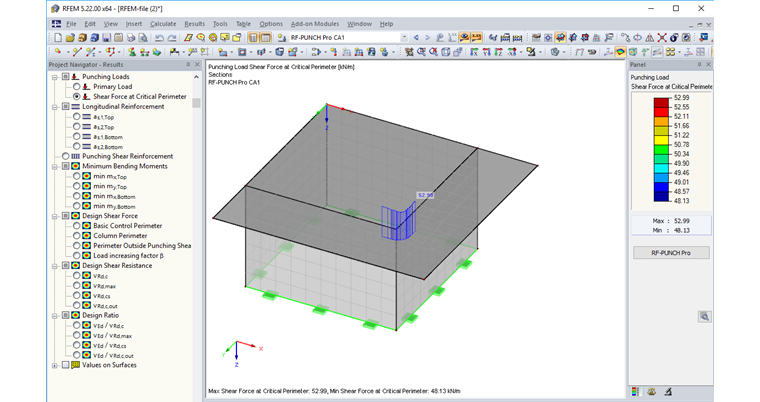

RF‑PUNCH Pro 仅在节点支座冲切设计中使用支座力。对于墙角和端部的冲切设计,使用临界周长的剪力代替线支座的支座力。 这样做的好处是,即使在 3D 模型中输入的是墙而不是线支座,也可以确定冲切荷载。 因此,这种在附加模块中的方法更通用,无论建模类型如何都可以应用。
有关确定墙角和墙端的冲切荷载的更多信息,请参见我们主页上的技术文章,您可以使用以下链接打开该文章。
