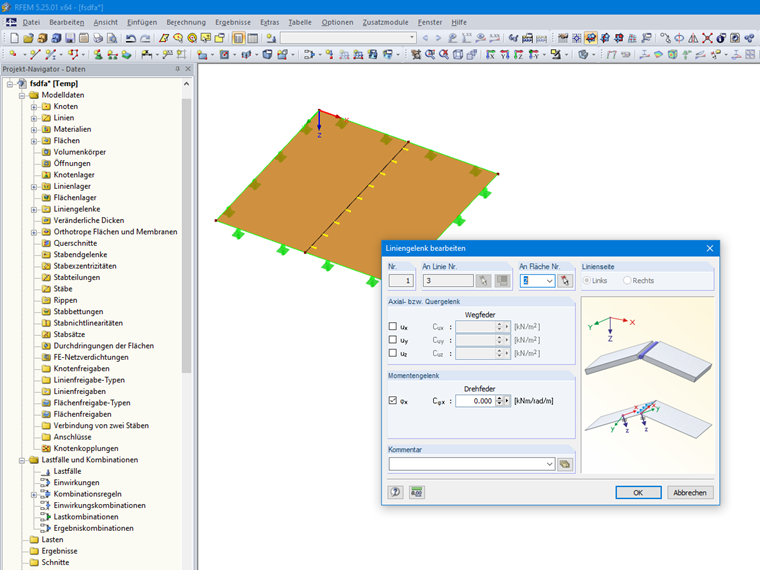

输入栏和表格列控制着轴力和剪力的自由度。 如果勾选了复选框,则表示该方向上可能发生位移,因此力不传递。 也可以输入平移弹簧的常数。
弯矩(或扭矩)释放或弹簧

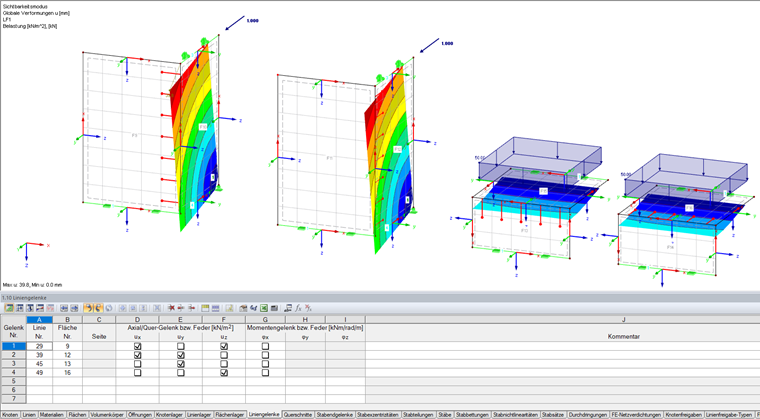

弯矩的自由度参照铰的局部坐标系(在线方向 x 轴,y 轴为切线,z 轴为面的法线)。 勾选标记表示旋转是自由的,内力未传递。 也可以输入转动弹簧的常数。
自由度 | 描述 |
---|---|
n | 沿线剪切流 |
vz | 平行于面 z 轴的剪力 |
eqvy | 与面相切的剪力 |
自由度 | 描述 |
---|---|
n | 沿线剪切流 |
vz | 平行于面 z 轴的剪力 |
eqvy | 与面相切的剪力 |
实体应力的结果可以在有限元中显示为彩色的三维点。
在正常使用极限状态配置中可以调整截面的各种设计参数。 在那里可以控制变形和裂缝宽度分析中应用的截面条件。
可以激活以下设置:
在'编辑杆件'下的'设计支座和挠度'选项卡中,可以使用优化的输入窗口对杆件进行明确分段。 程序会自动使用悬臂梁或单跨支座梁的变形极限。
通过在杆件始端、末端和中间节点上定义相应方向的设计支座,程序会自动识别允许变形所涉及的构件和构件长度。 根据计算支座,它会自动识别是梁还是悬臂梁。 不再需要像以前的版本 (RFEM 5) 中那样手动分配。
使用'用户自定义长度'选项,可以在表格中修改参考长度。 始终默认使用相应的构件长度。 如果参照长度与杆件长度有偏差(例如弯曲杆件),则可以进行调整。
此外,该功能还有助于清晰地显示结果。 用户可以使用【裁剪平面】来剖切模型,为模型创建剖视图。 用户可以通过勾选“修改”后的平面内容, 这样,您可以清楚简单地显示例如相贯或实体的结果。
