问题
为什么必须在 FOUNDATION Pro 中定义土层剖面? 我已经指定了容许土压力。
回复:

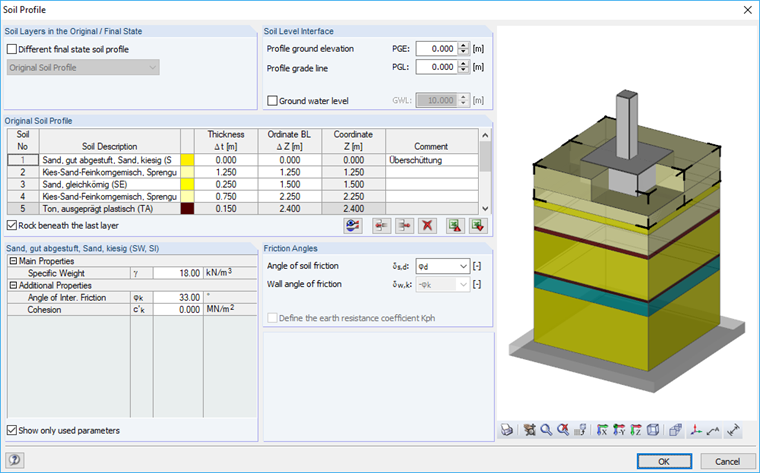

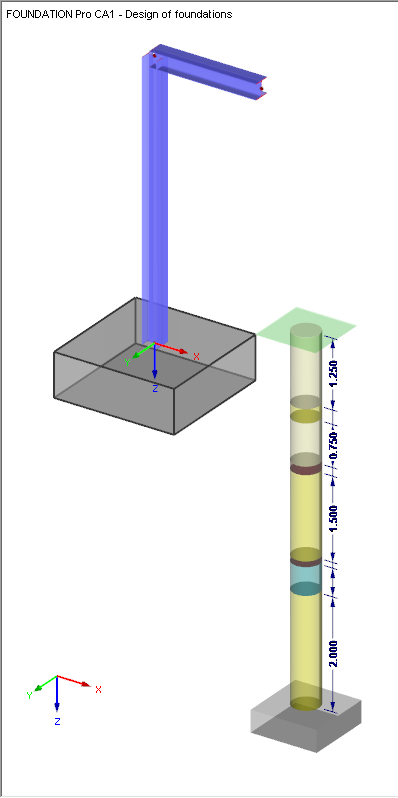

RF‑/FOUNATION&nbso;Pro 中的土壤剖面不仅用于确定容许土压力。在进行以下其中一项设计验算时,还必须输入土层剖面:
- 通过根据 EN 1997‑1 附录 D 确定电阻来进行接地故障设计
- 抗滑设计
- 沉降计算
如果用户自定义了地基破坏承载力,并且沉降计算和滑动承载力设计都被取消,程序就不需要评估土体截面,并且输入土体截面的对话框也将被禁用。
您有什么问题想问的吗?
