转换 IFC 文件时出现的问题

我通过 CAD/BIM 选项从 RFEM 或 RSTAB 中的其他 CAD 软件导入 IFC 文件。 Bei der Umwandlung erhalte ich Fehlermeldungen. Ebenso werden die Stäbe nicht korrekt umgewandelt.


回复:

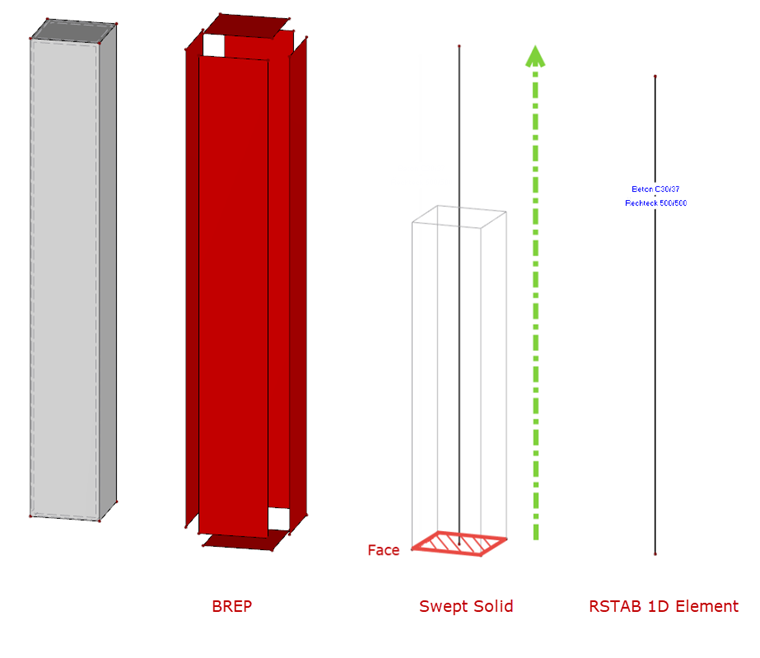

主要不是用于结构设计的 CAD 程序通常将结构构件作为实体建模。 Eine einfache Rechteckstütze würde daher bspw. aus 12 Linien und 6 Flächen bestehen (siehe Bild).

Das Volumen kann hierbei auch unterschiedlichst definiert werden. Entweder über die Berandungsflächen (BREP) oder als sozusagen "aufgezogener Körper" (Swept Solid). Die Schwierigkeit besteht nun darin aus diesem 3D Element ein 1D Element zu generieren. Dies gelingt meist nur, wenn die Volumenkörper als Swept Solid erstellt wurden. Die "Face" Fläche definiert hierbei den Querschnitt. Über die Richtung und Länge der Extrusion können wir die korrekte Stablage ablesen.

In Ihrem Fall handelt es sich jedoch um ein BREP. Für diesen Typen können wir aktuell die korrekte Umwandlung nicht sicherstellen. Darauf bezieht sich auch die Warnung, welche beim Import erscheinen sollte.
