在附加模块 RF-CONCRETE Surfaces 中显示钢筋应力

在RF-CONCRETE中哪里可以显示用于面设计的钢筋应力？

回复:

在 RF-CONCRETE Surfaces 中点击[信息]按钮可以显示承载能力极限状态下每个设计位置的钢筋应力（见图01）。 Eine grafische Ausgabe ist hier nicht möglich.

显示设计详细信息
1 显示设计详细信息

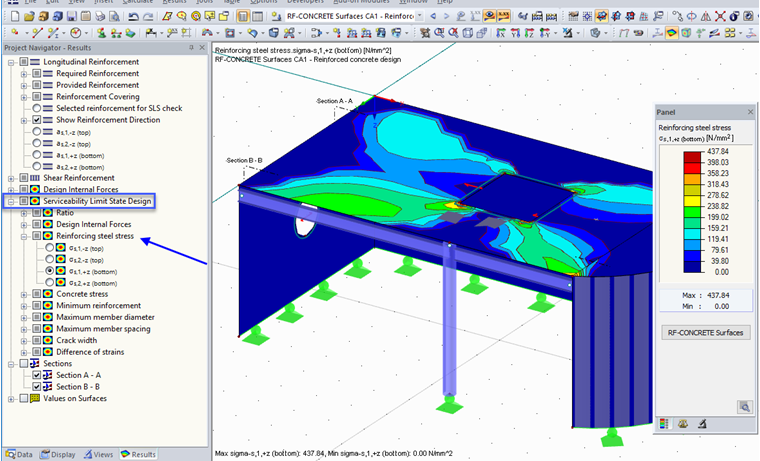

Beim Nachweis der Gebrauchstauglichkeit ist es möglich, die Stahlspannung auch grafisch darzustellen, da hier ein entsprechender Nachweis geführt werden kann (siehe Bild 02).

以图形方式显示钢结构应力
2 以图形方式显示钢结构应力

作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
